新発売なんだけど

[もも]

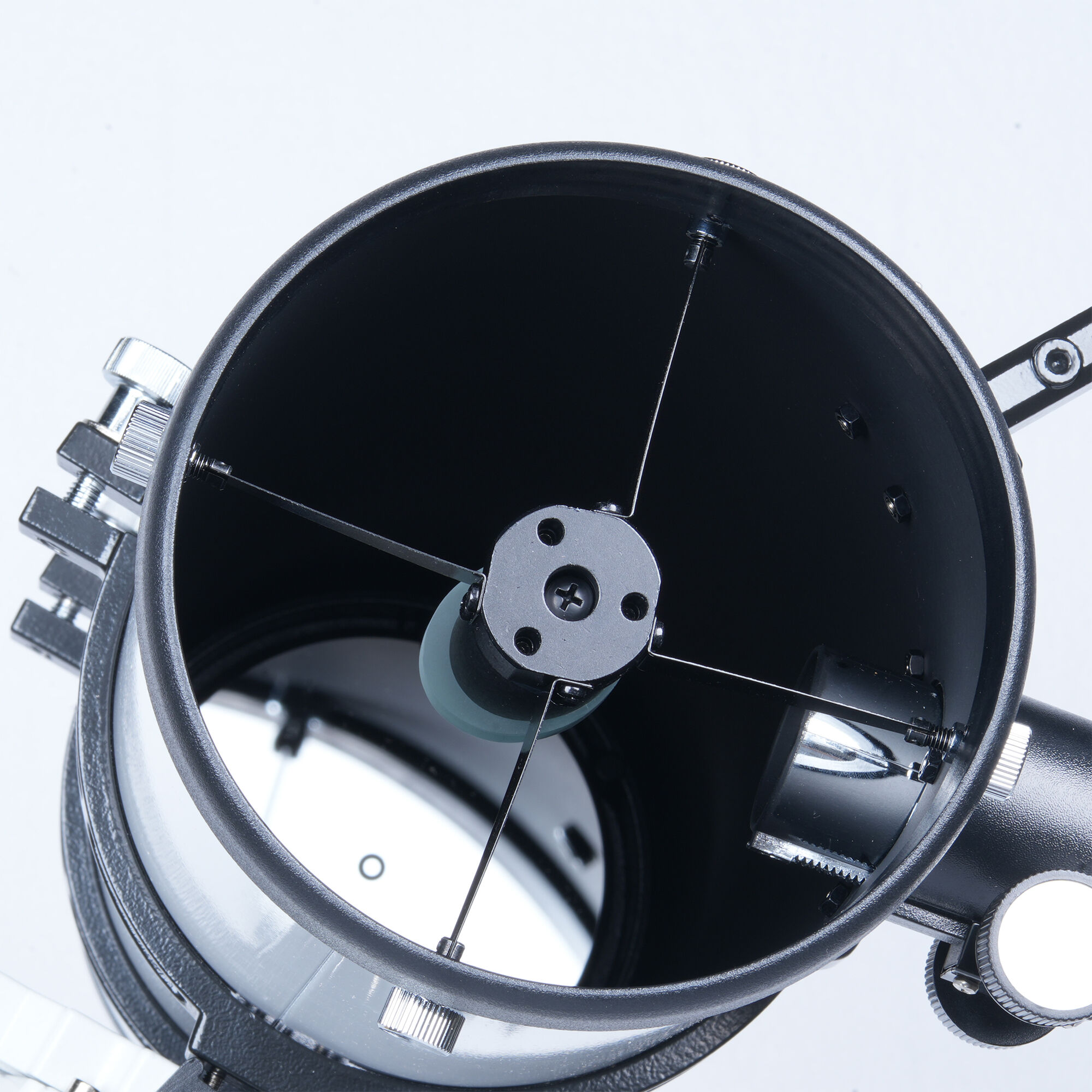

今日見つけた新発売の望遠鏡なんですが
メーカーの広報写真に違和感が・・・
何でこうなるのでしょうね？
別にいちゃもんをつける気も無いのですが
腑に落ちないというか～
胃袋は取ってしまったのでそれもそうか？

[（＾０＾）コメト]

曇天会議の皆様こんばんは

ももさん、これは珍発売じゃーない？（＾０＾）

・・と冗談ばかり言ってらんない事態のようで、当地は数日前から
ユラユラやっており、22：30頃には震度3でした。（~　~；
震源地は富士山とかで、いよいよ来るものが来たのか？
どちら様も十分に気を付けて対処下さいマセ。

[木村]

もも様，コメト様，こんにちわ．

斜鏡（副鏡）のスパイダーは，下の望遠鏡の様に「イスカ」に取り付けると剛性が高くなって，鏡筒を傾けても副鏡が首を下げたりしなくなりますよ．私は，すばるの図とか写真を見たときに，なんで，こんな付け方するんだろう？と疑問に思いましたが，重たい副鏡や主焦点補正レンズを取り付けるのに，十字に付けるより，がっちりする構造だと理解するのに15分かかりました．ただし，イスカスパイダーは，四本の羽を平行にしようと思うと，鏡筒のところの穴開けも変えないとならないので，意外に面倒であります．

あ，言い忘れそうになりましたが，もも様．
スパイダーは，あっちとこっちで一直線になってる方が調整等が楽なのですが，一直線でないのなら平行になってるだけでも光学的には同等です．その望遠鏡のスパイダーは，対向する２つの羽は幾何学的には互いに平行になっていそうなので，恒星の焦点像では，光芒が一直線になりそうです．だから，それでokかと思いますです．

[もも]

みなさま
こんばんわ　ももで～す

＞木村さま
そうなんです　ワタシもそう思いました！
でも・・・よくよく見ると違うんですね

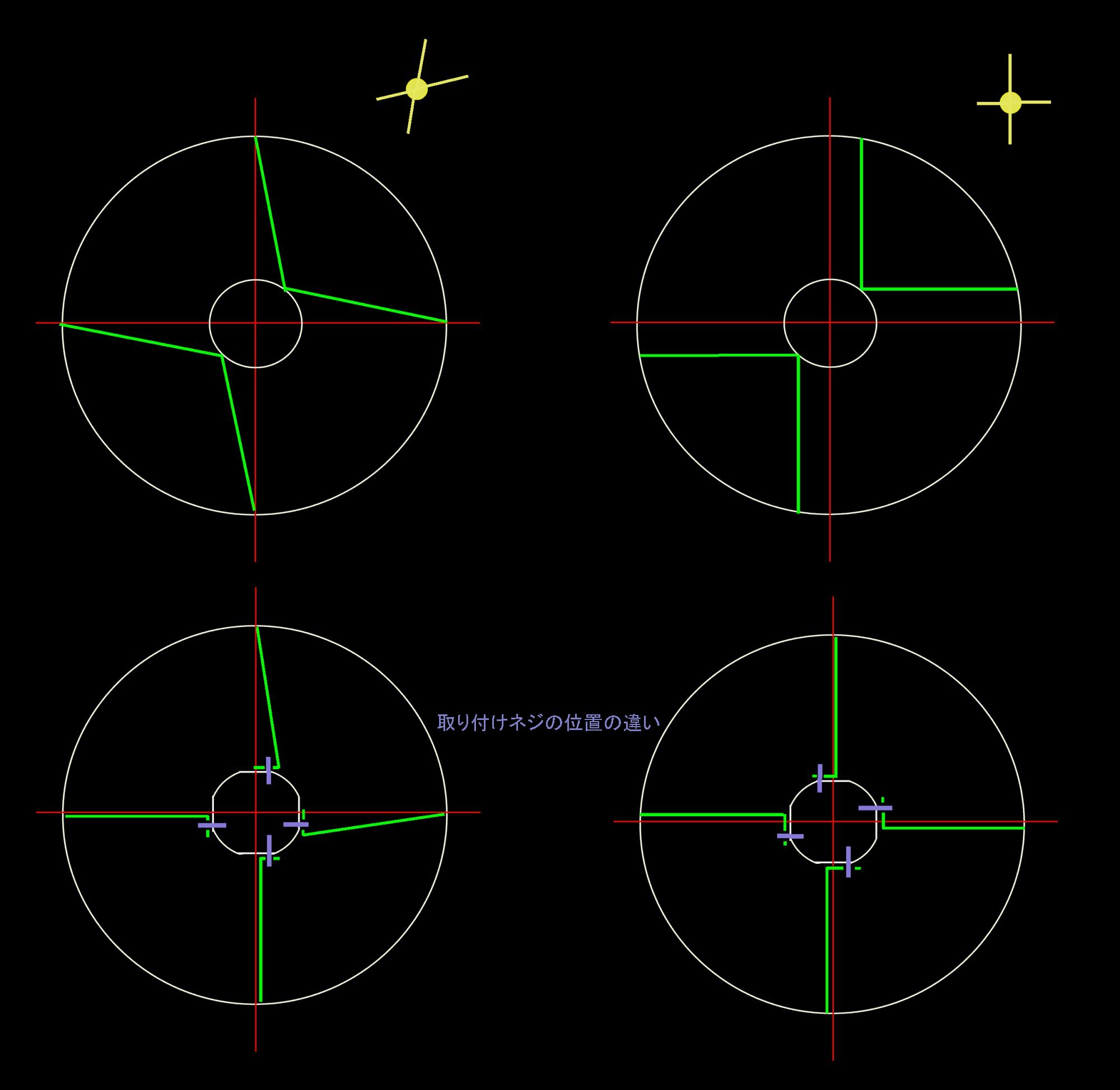

スパイダー取り付け穴の位置が設計どおりだとすれば
羽の取り付けが２枚逆だし
スパイダーをイスカになるように意図したとしても穴の位置が違います
おそらくは
下右図のようにしたかったけど穴あけの位置を間違ったか
羽の取り付け部分の折り曲げの向きを間違ったか
（羽の形状によりますが）
のだと思いますが～
どんなもんでしょうかしらん？

[（＾０＾）コメト]

曇天会議の皆様こんにちは

木村さん
確かに（＾０＾）もスバルのトップリングの支え構造は違和感がありました。
しかし、良く考えると何も集光部？は4本のスパイダーを直行させる必要は無くて、
このように3角を作る構造にすると剛性が上がるのでした。

ももさん

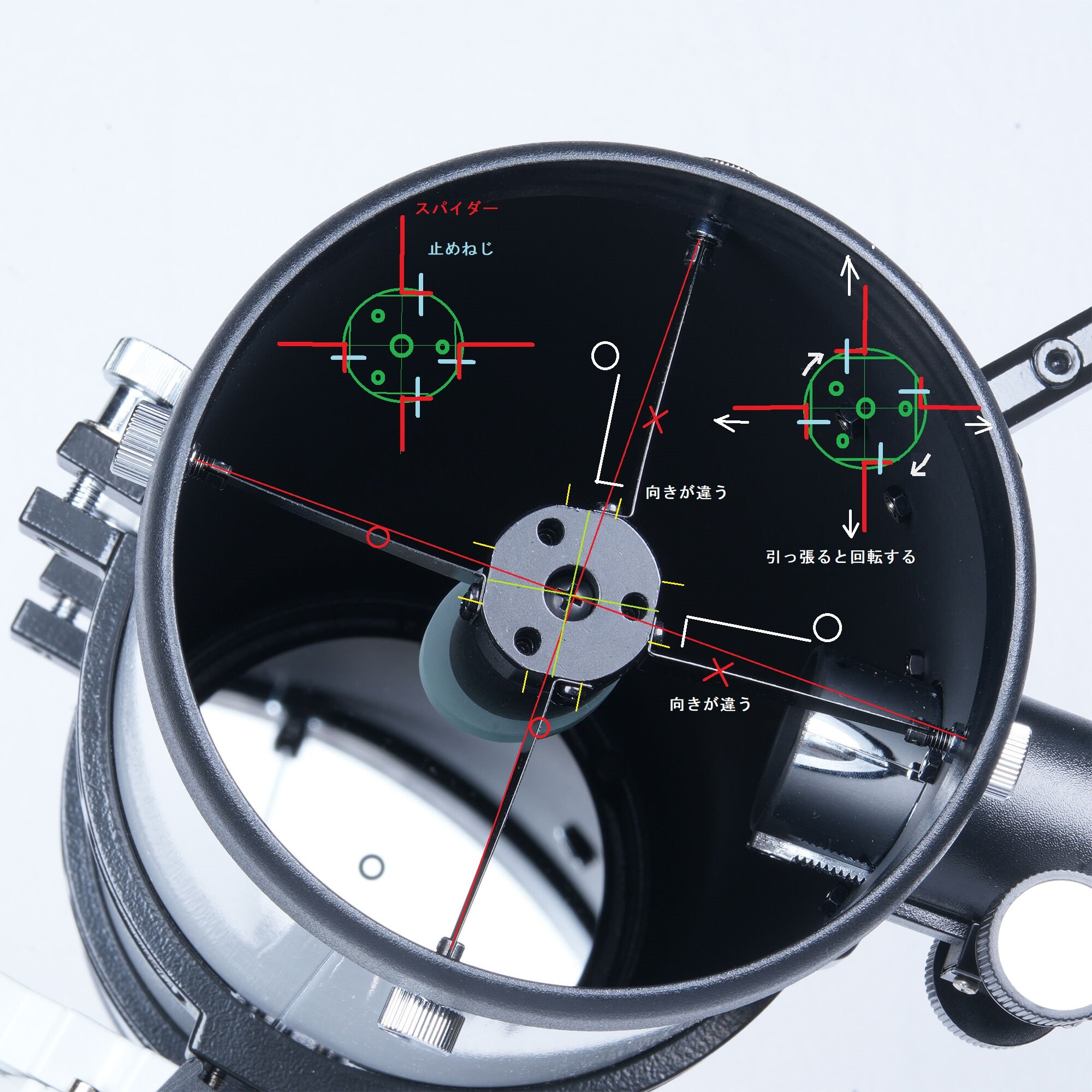

（＾０＾）もこの斜鏡取付構造には違和感をおぼえます。
スパイダーの押し引きネジを使って斜鏡を前後させると、斜鏡セル中心を押したり引いたりする
訳ではないので、斜鏡部に回転力（光軸周り）を与え、視野の回転を生むと思います。

極僅かな量ですが、何かの時にこれが顕著になるようにも思うと、基本に忠実な
設計と思えませんで、見ていて不安定に感じます。（‗　‗；

。。よって、設計ミスまたは加工ミスに一票！（＾０＾８

[もも]

みなさま
こんばんわ　ももで～す

＞コメトさま
斜鏡の光軸修正機構は変ですよね
主鏡の光軸廻りの回転には微動がない・・・よね
真ん中のネジを緩めて手で持って回すのがデフォルト？？？
