新発売なんだけど

[もも]

今日見つけた新発売の望遠鏡なんですが
メーカーの広報写真に違和感が・・・
何でこうなるのでしょうね？
別にいちゃもんをつける気も無いのですが
腑に落ちないというか～
胃袋は取ってしまったのでそれもそうか？

[（＾０＾）コメト]

曇天会議の皆様こんばんは

ももさん、これは珍発売じゃーない？（＾０＾）

・・と冗談ばかり言ってらんない事態のようで、当地は数日前から
ユラユラやっており、22：30頃には震度3でした。（~　~；
震源地は富士山とかで、いよいよ来るものが来たのか？
どちら様も十分に気を付けて対処下さいマセ。

[木村]

もも様，コメト様，こんにちわ．

斜鏡（副鏡）のスパイダーは，下の望遠鏡の様に「イスカ」に取り付けると剛性が高くなって，鏡筒を傾けても副鏡が首を下げたりしなくなりますよ．私は，すばるの図とか写真を見たときに，なんで，こんな付け方するんだろう？と疑問に思いましたが，重たい副鏡や主焦点補正レンズを取り付けるのに，十字に付けるより，がっちりする構造だと理解するのに15分かかりました．ただし，イスカスパイダーは，四本の羽を平行にしようと思うと，鏡筒のところの穴開けも変えないとならないので，意外に面倒であります．

あ，言い忘れそうになりましたが，もも様．
スパイダーは，あっちとこっちで一直線になってる方が調整等が楽なのですが，一直線でないのなら平行になってるだけでも光学的には同等です．その望遠鏡のスパイダーは，対向する２つの羽は幾何学的には互いに平行になっていそうなので，恒星の焦点像では，光芒が一直線になりそうです．だから，それでokかと思いますです．

[もも]

みなさま
こんばんわ　ももで～す

＞木村さま
そうなんです　ワタシもそう思いました！
でも・・・よくよく見ると違うんですね

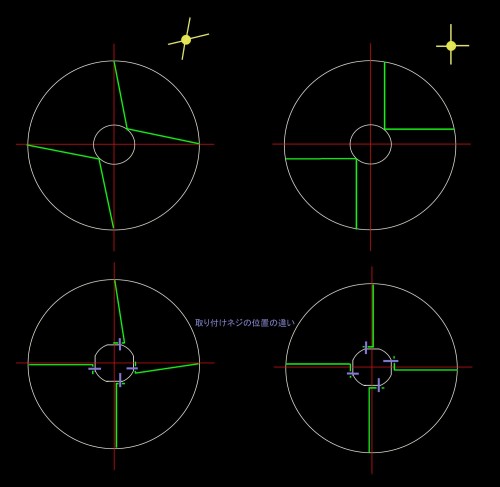

スパイダー取り付け穴の位置が設計どおりだとすれば
羽の取り付けが２枚逆だし
スパイダーをイスカになるように意図したとしても穴の位置が違います
おそらくは

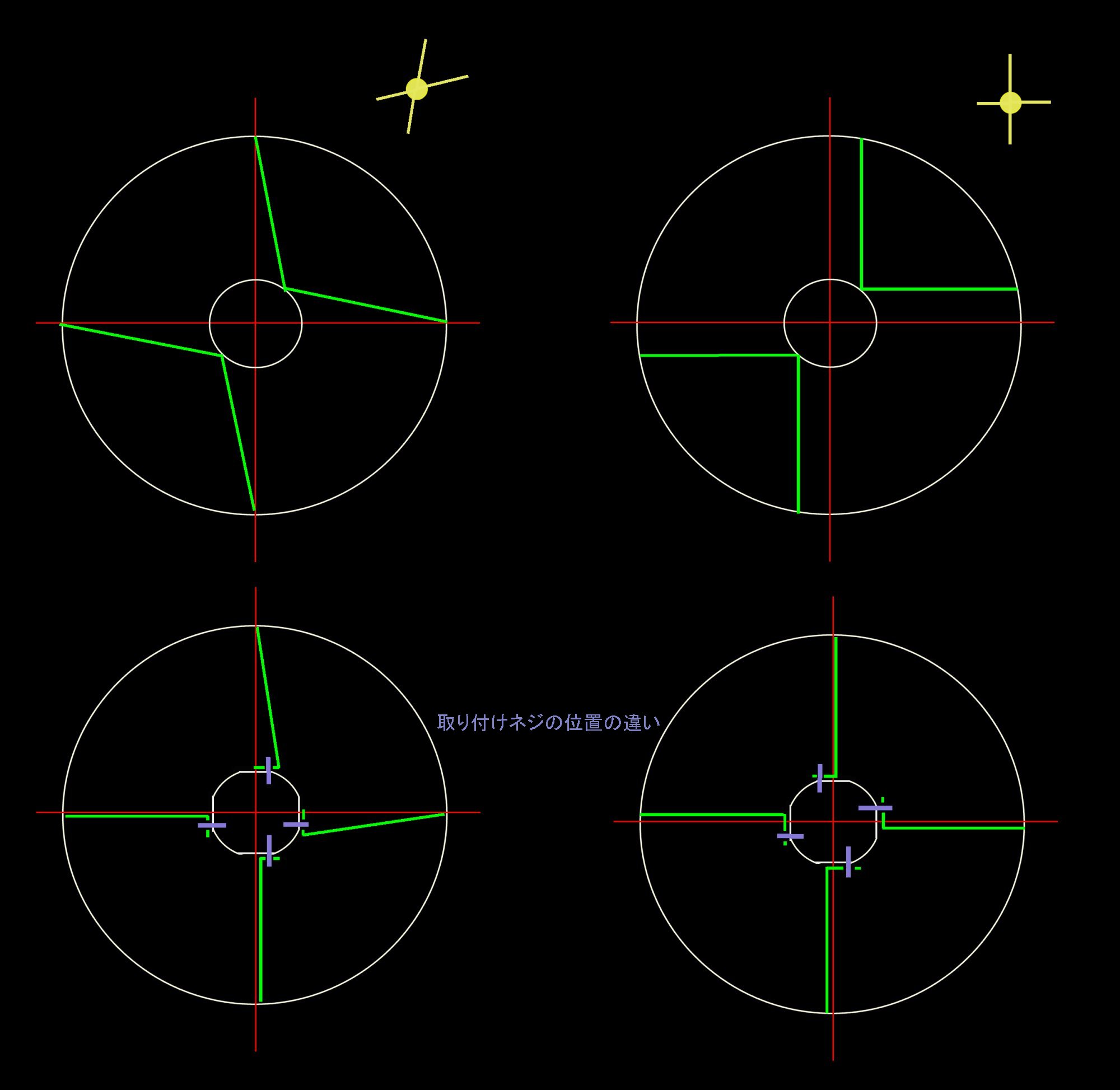

下右図のようにしたかったけど穴あけの位置を間違ったか
羽の取り付け部分の折り曲げの向きを間違ったか
（羽の形状によりますが）
のだと思いますが～
どんなもんでしょうかしらん？
