ビクセンF-800顕微鏡プリズム

[仮面ライダー１１号]

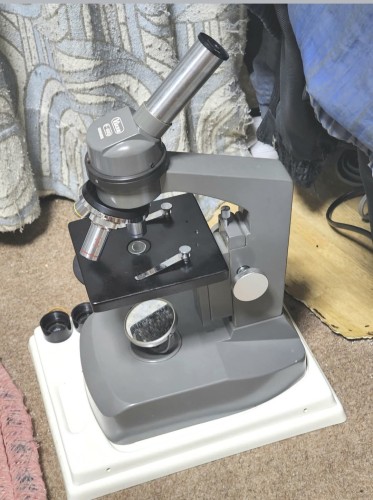

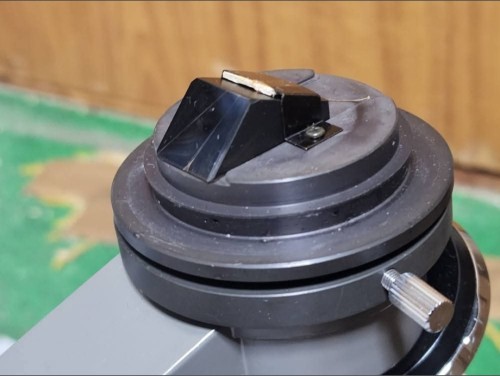

79年購入の、ビクセンF-800顕微鏡の45度プリズムが逝きました。

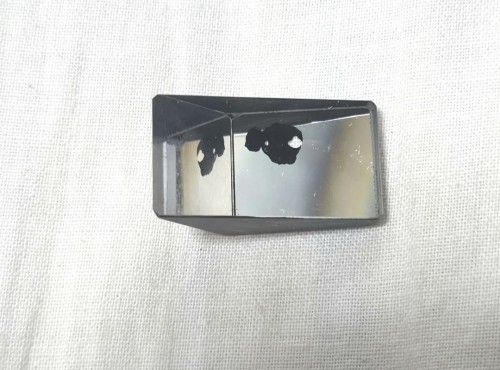

画像3、プリズムを下から撮影した物。
反射面の一部が、黒く変色し、全く反射しません。

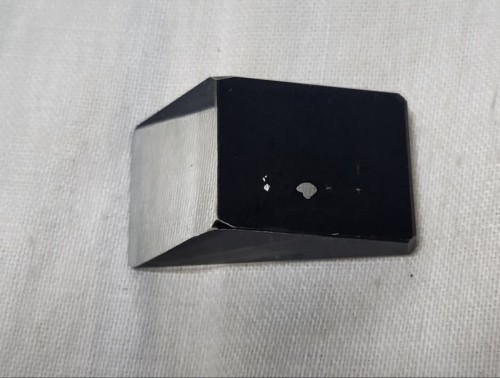

画像4、同上から撮影。
塗装の向こう側の、反射しない部分には塗装ハゲが起きてます。

1、これはどういう現象でしょうか？

2、プリズムを元に戻す方法をご存知の方、いらっしゃいますか？

3、これと同サイズで、顕微鏡に使える精度のプリズムは市販されてないでしょうか？
サイズは、下面が16×29、高さが11です。

[「原」]

＜現象の説明＞

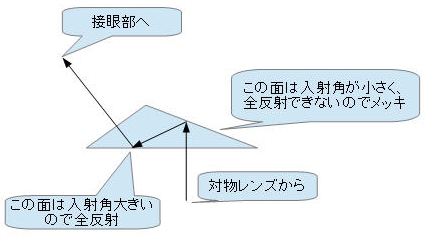

光路図は多分以下のような感じでしょう。
塗装面は入射角が小さいので臨界角条件を満たせずに本来なら透過してしまいます。
そこで塗装面の下は反射のためにメッキがされています。塗装は単なる保護用です。
折り返した下側は無メッキですが、透過と全反射を入射角条件で使い分けています。
メッキが剥離／劣化したため塗装も剥がれていると見られます。

＜修理方法＞
銀メッキか？アルミメッキかは不明ですが、塗料とメッキを剥がして再メッキするしか再生はありません。
蒸着メッキを受けてくれる会社が殆どなくなっているので薬剤を手に入れて無電解銀メッキくらいしか手はないでしょう。
（メッキ法は星野二郎さんの本にあったような・・・）

＜市販品＞
似たようなプリズムは光洋やエドモンドで探すしか無いですが、寸法が合うものは可能性低いでしょう。
カートン出土品のジャンク詰め合わせをちょっと見ましたが、私の手元には該当なしです。

[ガラクマ]

ご存じのようにダウエルで売っているプリズムも顕微鏡用です。
https://dauer-store.online/
双眼鏡光軸平行検査器手作りセットの20㎜セットのプリズムが近いですが、一回り大きいですね。
残念です。

[（＾０＾）コメト]

曇天会議の皆様こんにちは

やったことも無いのに申し訳ないのですが、市販で「銀コート」とか
「銀補修スプレー」と言うのを目にします。（＾０＾）
もち、これらは表面鏡では凸凹になって使用出来ないのですが、
幸いな事に今回は裏面反射なので平面は確保されていると思います。

。。しかるにまずは傷んだコート面を除去（溶剤で塗装面を剥がすか、
物理的に紙研磨等で除去）してスッピンになった面にスプレーします。
乾燥して定着したら、漆の配合剤が良さげですが市販品のを塗布して
仕上げます。（＾０＾８（銀面は弱いので保護塗装は必要なんでは？）

ブラッシャー法は手間と経験が必要で、金額的にも合わないと
思え、（＾０＾）もやってみましたが、裏面鏡ならかなり実用性
が高くて十分な物と思います。
※銀メッキ液は爆発性を有するとかで、取り扱いに注意が要ります。

余談）昔のオリンパ〇のペンダハプリズムがこれだったと聞きますが、
耐久性が少し低くて剥離、後日に同様の事故があったとも聞きます。
また、表面鏡に使う用途でも酸化？の問題があるとかで、その
問題が解決されて今の光学製品に採用。。とも聞きました。（~　~；

[還暦α]

皆様こんにちは。

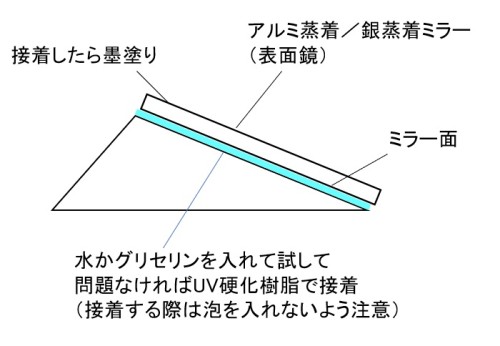

アルミ蒸着か銀蒸着の表面鏡を貼り付けるのが簡単だと思います。

残っている塗料と金属蒸着膜を剥がしたところに表面鏡を貼り付けます。
顕微鏡の使う倍率によって表面鏡の面精度を選択しなければなりませんが、
高倍率で使わず、反射率も気にならないのであればこのあたりの物でも満足いく結果が
得られるかもしれません。

https://www.koyo-opt.jp/filename95.html

面精度が必要となると結構高くなります。（下記は一例、他のところでも購入可能）

https://www.edmundoptics.jp/f/lambda4-f ... ors/12274/

https://www.edmundoptics.jp/f/lambda10- ... ors/13759/

貼り付けは屈折率がプリズムに近い接着剤を使うのが理想的です。
カナダバルサムが手に入ればやり直しがきくので良いのですが入手困難なようです。
（顕微鏡プレパラート用はキシレンが入っているので接着には向きません）

代用品としてクラフト細工用に100円ショップなどで販売されているUV硬化樹脂が使えると思います。

ただ、1回貼り付けてしまうと剥がせなくなるので水かグリセリンを入れて試して問題なければ
接着するという段階を踏んだ方が良いでしょう。

市販されている表面鏡は保護膜が付いているので接着すると反射率が低下する可能性がありますが
コストを掛けないで済む簡便な方法として提案します。

[仮面ライダー１１号]

原さん、ガラクマさん、コメトさん、還暦αさん、
ご返信、ありがとうございます。

同じサイズのプリズムが見つからないと、剥離、再メッキしか選択肢がなさそうですね。
剥離はさっぱりわからないので、ダメ元でビクセンに問い合わせメールしておきました。
