台灣 大溪天文台
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
台灣 大溪天文台
台灣 桃園 大溪天文台(自宅)TYGA TW (AAVSO)
35.5cm SCT F 3.6 +SBIG ST-10XME +SHOWA20E(NS5000)
exp:120sec 自由追尾
小惑星 台灣 MPC 2169(1964 VP1) in M8星雲. R band filter

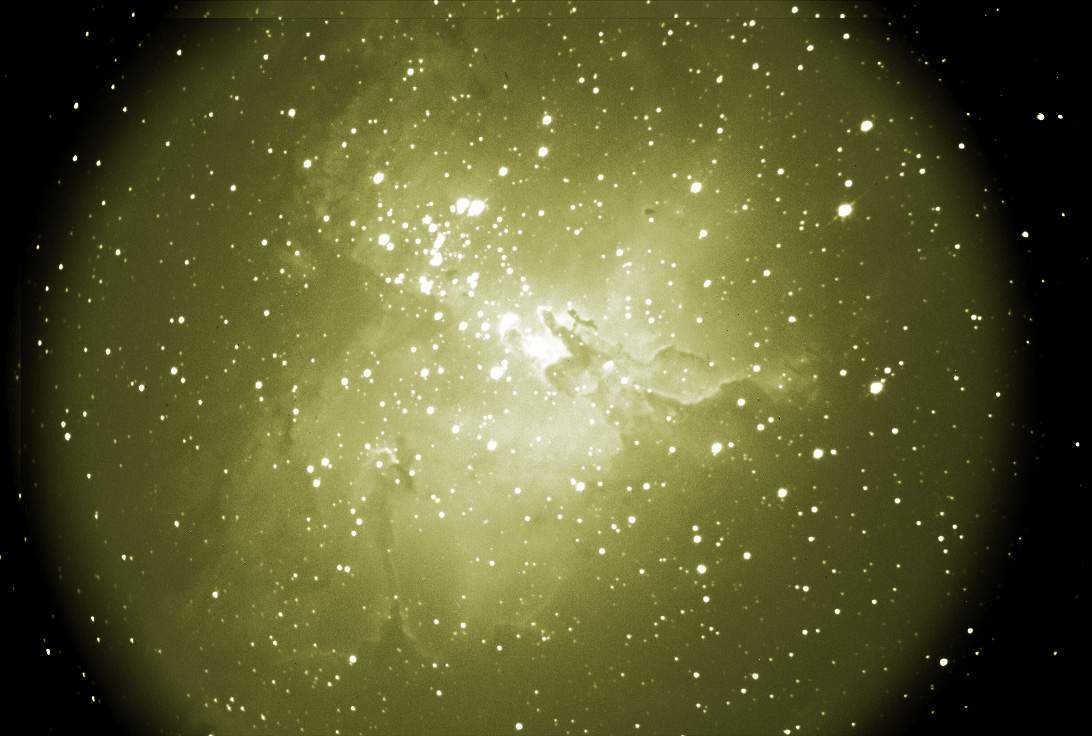

M16星雲. R band filter
SN 2023ixf in M101星雲 三色加色處理
25cm SCT F6.3 + SBIG STF-8300XM +Vixen AXD赤道儀
Last fig: My old GOTO first generation system by Skysensor 2000 PC for Showa20E(kai)
1999 - 2022
35.5cm SCT F 3.6 +SBIG ST-10XME +SHOWA20E(NS5000)
exp:120sec 自由追尾
小惑星 台灣 MPC 2169(1964 VP1) in M8星雲. R band filter
M16星雲. R band filter
SN 2023ixf in M101星雲 三色加色處理
25cm SCT F6.3 + SBIG STF-8300XM +Vixen AXD赤道儀
Last fig: My old GOTO first generation system by Skysensor 2000 PC for Showa20E(kai)
1999 - 2022
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
Re: 台灣 大溪天文台
台灣 台中 大雪山森林遊樂區
Daxueshan Forest Recreation Area, Taichung, Taiwan
18mm F2.8 Ais. nikkor + Nikon D600(改)+五藤光學 Mark -X(改)自動追尾
Last images: 20mm F2.8 nikkor Ai +kenko softon filter +Canon 60D(改)+ 五藤光學 Mark -X(改)自動追尾
Daxueshan Forest Recreation Area, Taichung, Taiwan
18mm F2.8 Ais. nikkor + Nikon D600(改)+五藤光學 Mark -X(改)自動追尾
Last images: 20mm F2.8 nikkor Ai +kenko softon filter +Canon 60D(改)+ 五藤光學 Mark -X(改)自動追尾
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
Re: 台灣 大溪天文台
北斗七星 and 北極星 at 台灣 合歡山
2017年7月19日
nikkor 28mm +五藤 Mark-X 赤道儀 自由追尾
My nikon 8x30A binoculars. Used for 40 years
私がMark-X赤道儀を初めて使ったのは1979年の夏でした。 駆動モーターはなく、手動の微動と五藤光学の4cm望遠鏡のみで動作します。

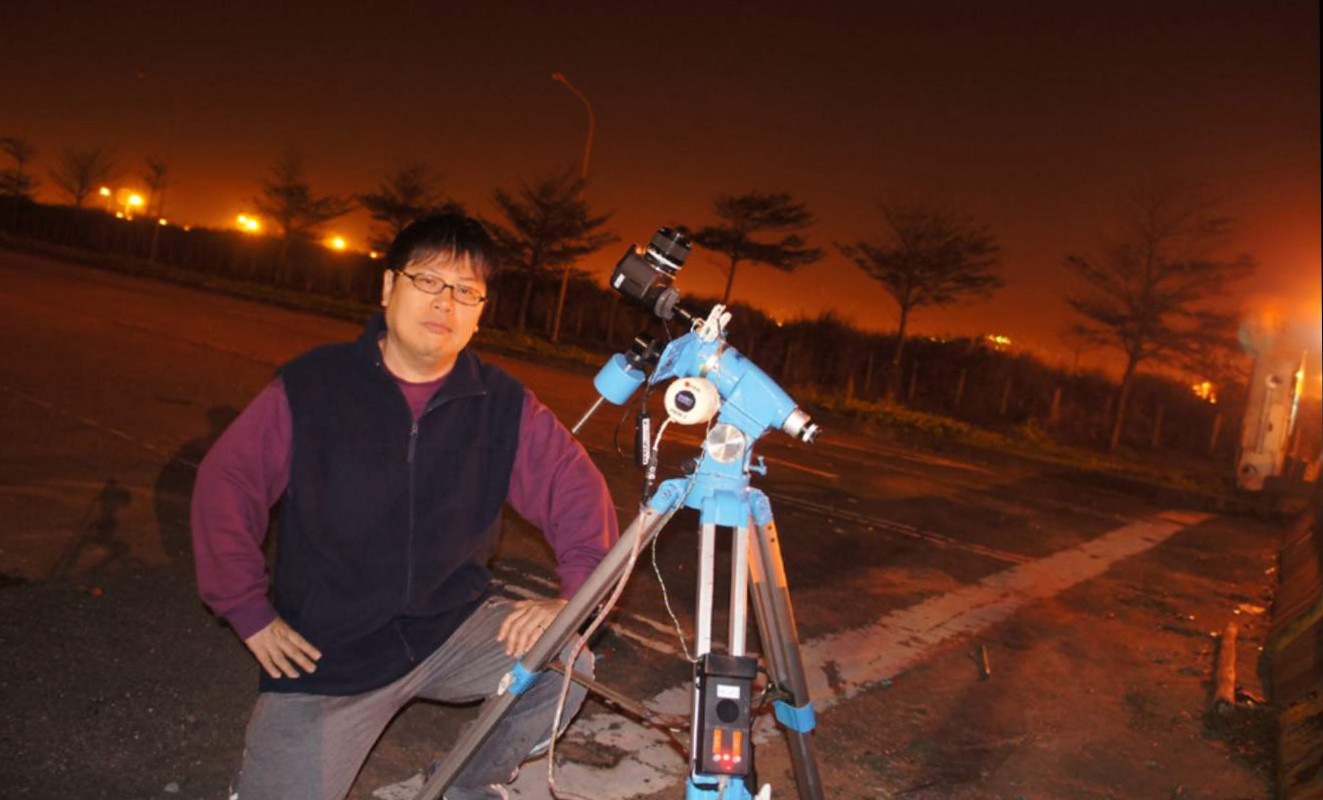

2011年2月に初めて自作電動駆動モーターを搭載し、自動追尾試験を実施。
Last fig
2017年7月19日
nikkor 28mm +五藤 Mark-X 赤道儀 自由追尾
My nikon 8x30A binoculars. Used for 40 years
私がMark-X赤道儀を初めて使ったのは1979年の夏でした。 駆動モーターはなく、手動の微動と五藤光学の4cm望遠鏡のみで動作します。
2011年2月に初めて自作電動駆動モーターを搭載し、自動追尾試験を実施。
Last fig
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
Re: 台灣 大溪天文台

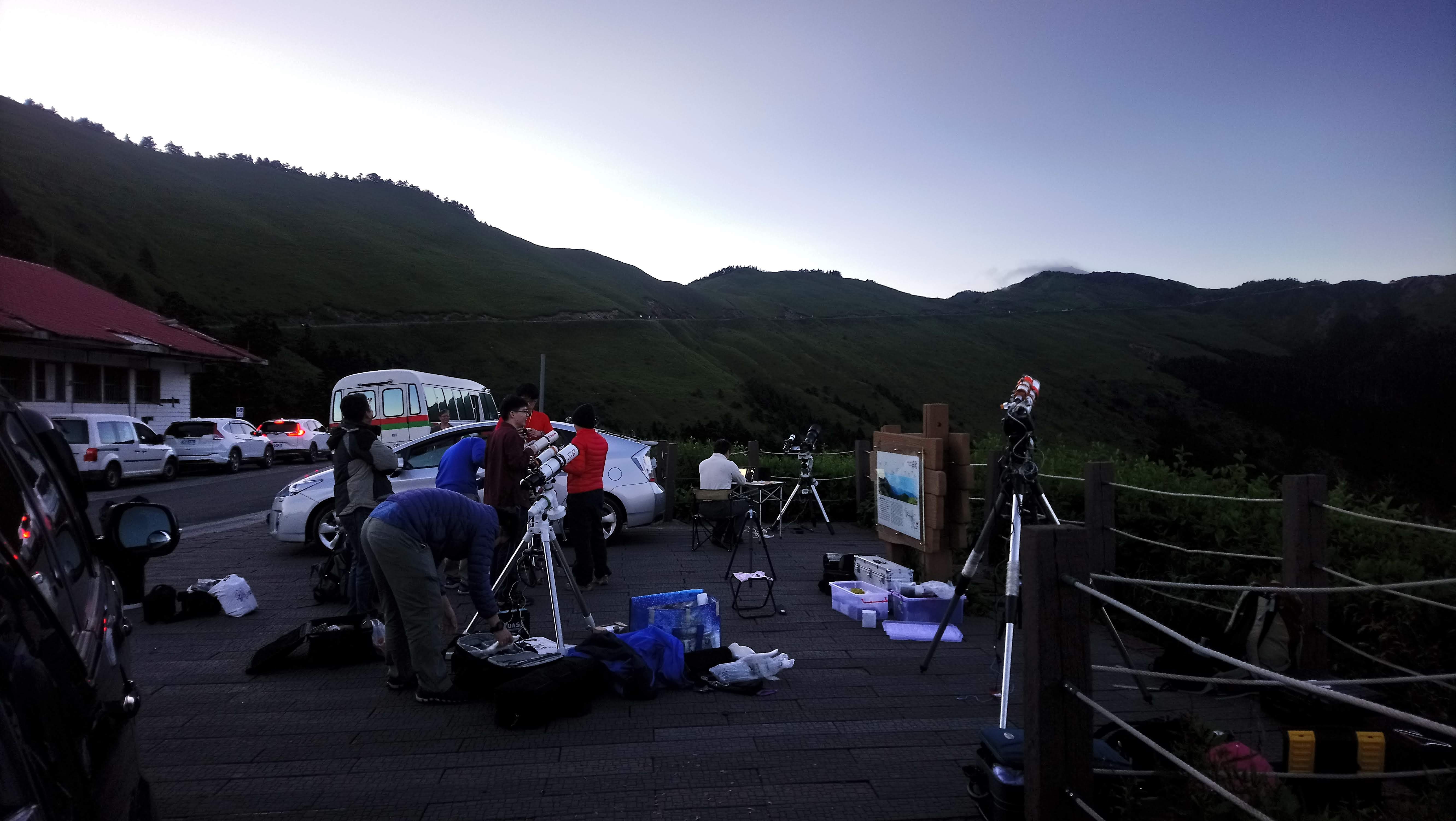

台灣 合歡山 昆陽. 標高3070公尺
2019年7月

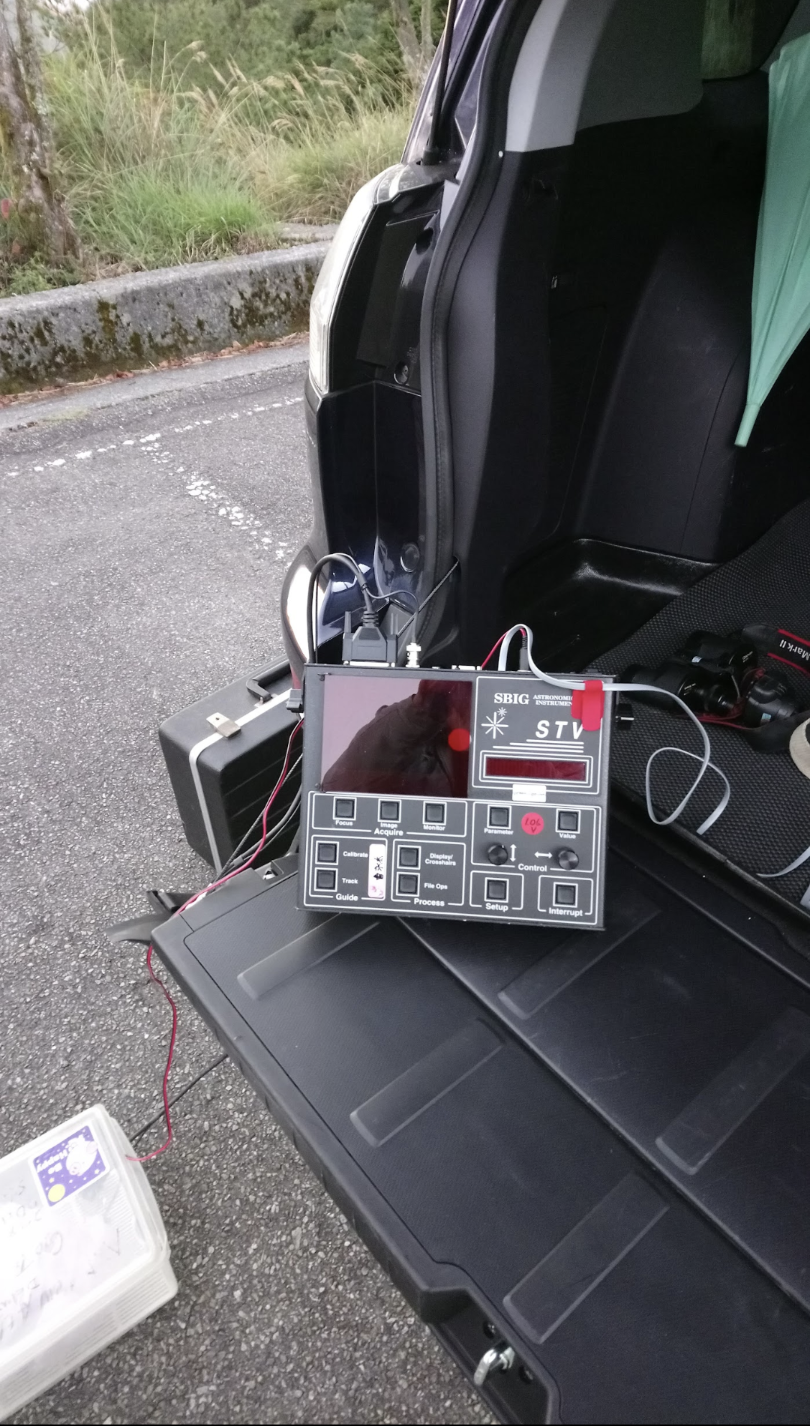

高橋 TSA120 F5.3. + Canon 5DII (改)+ Vixen SXD2赤道儀+ SBIG STV 長時間修正追尾
Exposure time 250 sec.

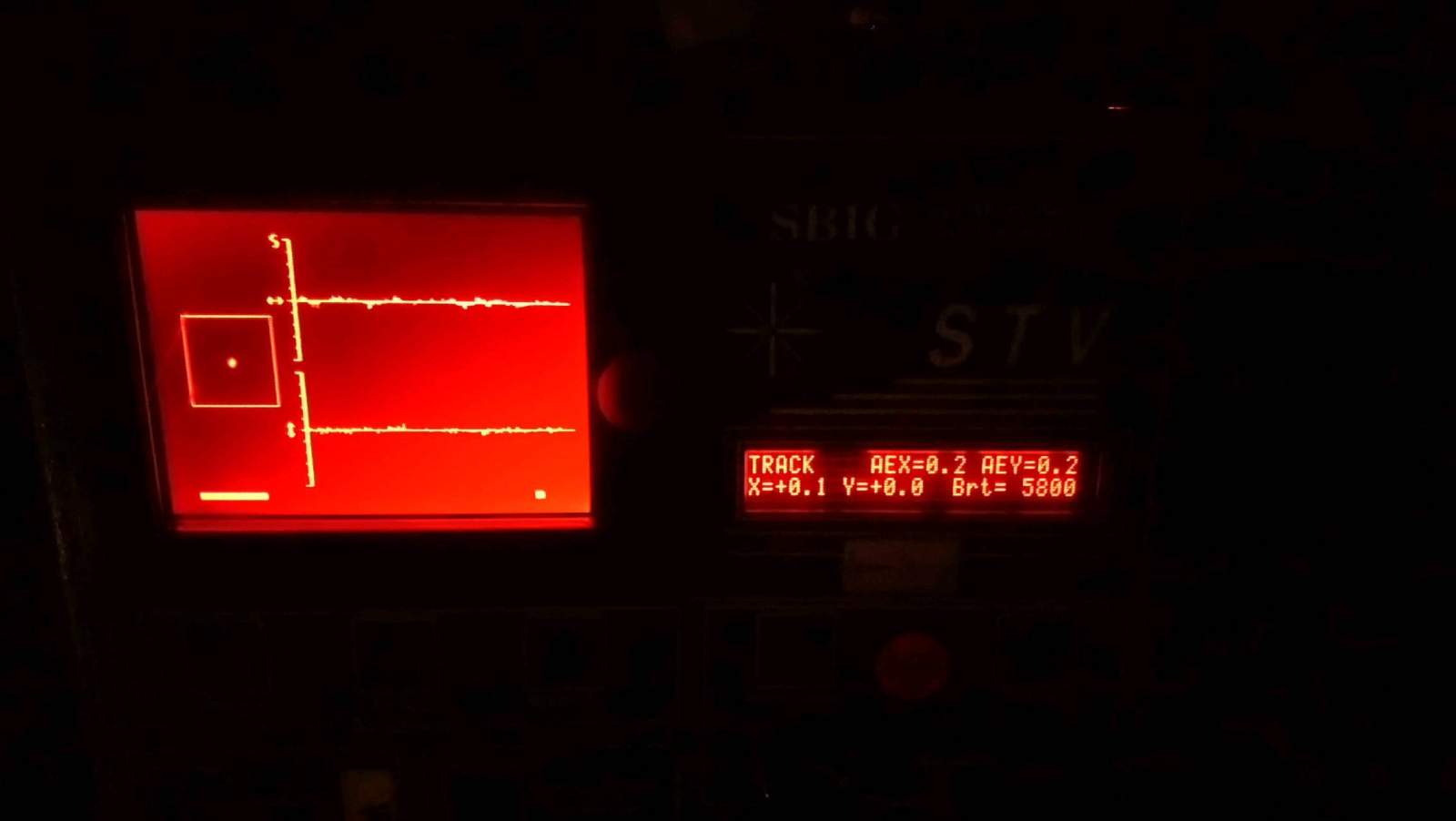

STV driving 高橋 TSA130+SXD2赤道儀 is very stable in two-axis correction(RA/DEC 驅動修正維持在+/-0.2-0.3 arcsec 誤差)
This TSA120 tube ,SXD2 equatorial and STV autoguiding system has been in operation for more than 6 years without any major problems。
2019年7月
高橋 TSA120 F5.3. + Canon 5DII (改)+ Vixen SXD2赤道儀+ SBIG STV 長時間修正追尾
Exposure time 250 sec.
STV driving 高橋 TSA130+SXD2赤道儀 is very stable in two-axis correction(RA/DEC 驅動修正維持在+/-0.2-0.3 arcsec 誤差)
This TSA120 tube ,SXD2 equatorial and STV autoguiding system has been in operation for more than 6 years without any major problems。
Re: 台灣 大溪天文台
Thank you for posting these wonderful photos and your shooting styels.
Your ineturuments (tekescopes,cameras) and shooting techniques are no different from those in Japan.
I don't take many photos, but I welcome your posts.
Your ineturuments (tekescopes,cameras) and shooting techniques are no different from those in Japan.
I don't take many photos, but I welcome your posts.
プライベートメッセージです
Re: 台灣 大溪天文台
young chiech tsaoさんこんばんは
台湾では五藤光学の望遠鏡が人気と聞きました。
以前に天文雑誌に紹介されておりました。
写真も良く撮れており、少し珍しい天体もありますね。
大渓天文台は星の良く見える所にあるのでしょうが、
眼視でもきっと良く見えるのだと思います。
緯度が低くて沢山の天体が見えると思え、羨ましい。
台湾では五藤光学の望遠鏡が人気と聞きました。
以前に天文雑誌に紹介されておりました。
写真も良く撮れており、少し珍しい天体もありますね。
大渓天文台は星の良く見える所にあるのでしょうが、
眼視でもきっと良く見えるのだと思います。
緯度が低くて沢山の天体が見えると思え、羨ましい。
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
Re: 台灣 大溪天文台
The location of 大溪天文台( Daxi Observatory )is in a small town, but it is in the traffic arteries. Therefore, there is still a(中程度) moderate degree of(光害) light pollution.
I compare the photos of the M51 nebula between the two places:
M51 : 日本 北八ヶ岳観測所 fig2:
高度和位置: 138°27'E,36°04'N,標高1,170m
撮影日時: 2019年5月7日 20時23分0秒
撮影方法: L画像: 10秒×400枚 RGB画像: 各10秒×100枚 2×2ビニング
撮影地: 北八ヶ岳観測所(長野県小海町)
撮影機材: 望遠鏡:台灣 冠昇 30cm GS-300RC
カメラ:ZWO ASI183MM
焦点距離: 1840mm
M51 :台灣 桃園 大溪天文台 fig3:
高度和位置: 121°.16.82'E、24°.53.82'N 標高186m
撮影日時: 2023年7月14日 23時11分0秒
撮影方法: 曝光 120秒+100秒 兩張重疊 紅色濾鏡 類加220秒
曝光 120秒+100秒 兩張重疊 藍色濾鏡 類加220秒
曝光 120秒+100秒 兩張重疊 綠色濾鏡 類加220秒
撮影地: 大溪天文台 (桃園 大溪)
撮影機材: 望遠鏡:35cm SCT F3.6
カメラ:SBIG ST-10XME Monochrome type
焦点距離: 1296mm
SHOWA 20E(kai II) 赤道儀 + NS5000 system 自由追蹤
感測器比較:Sensor Comparison:
日本 北八ヶ岳観測所 used CCD:
ASI183MM :為Sony IMX183CLK-J (monochrome) 1吋背照式CMOS感光元件 (13.2mm x 8.8mm)。ZWO新推出的黑白冷卻式相機。具有5496*3672畫素, 支援BIN2、BIN3、BIN4模式。像素大小2.4μm x 2.4μm。内建12bit ADC .滿阱電荷容量(Full Well Capacity):15000e
台灣 桃園 大溪天文台 Used CCD:
SBIG ST-10XME: CCD為 Kodak KAF-3200ME + TI TC-237 (monochrome)
Pixel Array: 2184 x 1472 pixels
CCD Size: 14.9 x 10 mm
Total Pixels: 3.2 million
Pixel Size: 6.8 x 6.8 μm
ADC:16 bit
Full Well Capacity: ~77,000 e-
Antiblooming n/a

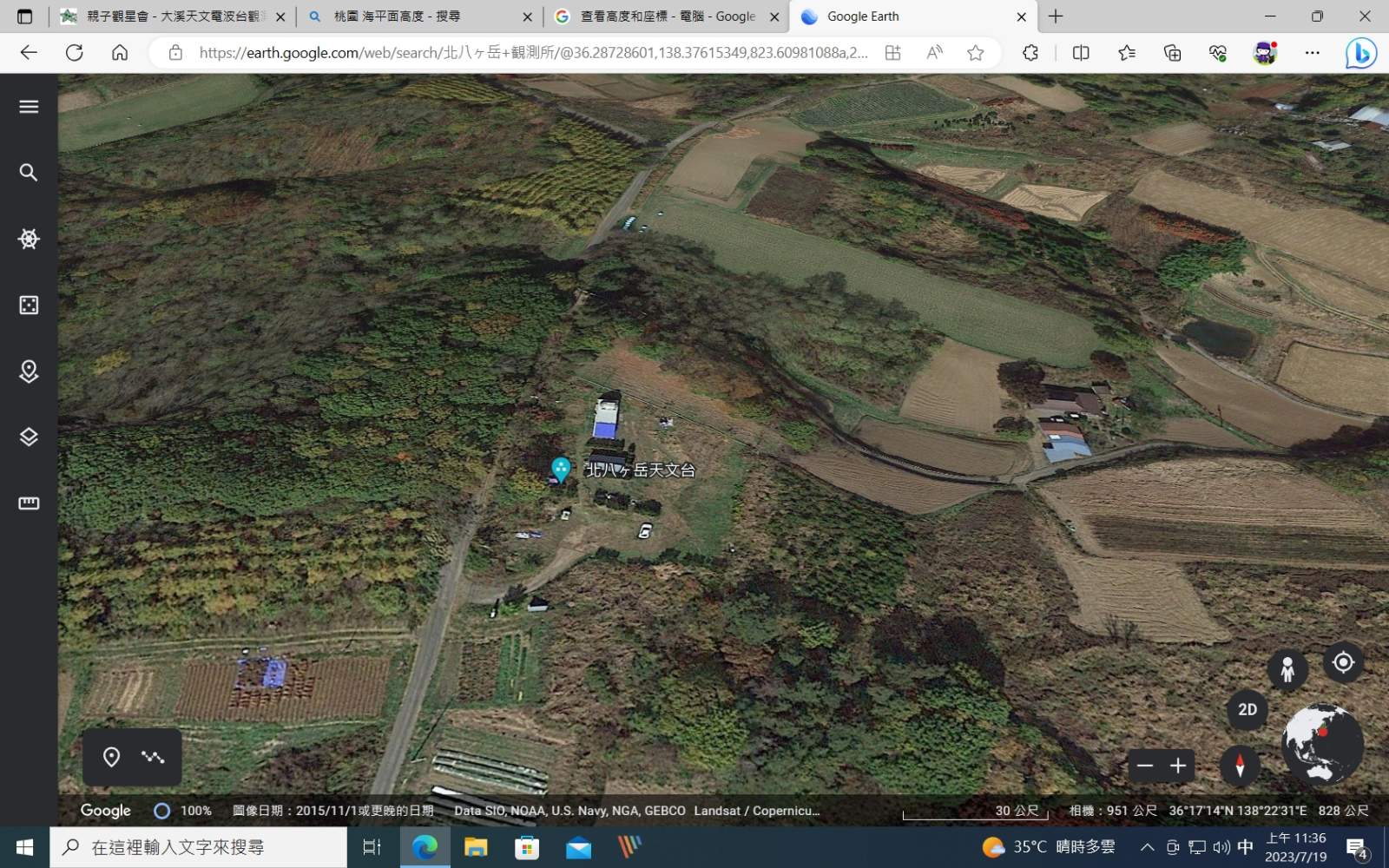

The last two pictures: the three-dimensional map locations of Taiwan’s Daxi Observatory and Japan’s Kita Yagatake Observatory
I compare the photos of the M51 nebula between the two places:
M51 : 日本 北八ヶ岳観測所 fig2:
高度和位置: 138°27'E,36°04'N,標高1,170m
撮影日時: 2019年5月7日 20時23分0秒
撮影方法: L画像: 10秒×400枚 RGB画像: 各10秒×100枚 2×2ビニング
撮影地: 北八ヶ岳観測所(長野県小海町)
撮影機材: 望遠鏡:台灣 冠昇 30cm GS-300RC
カメラ:ZWO ASI183MM
焦点距離: 1840mm
M51 :台灣 桃園 大溪天文台 fig3:
高度和位置: 121°.16.82'E、24°.53.82'N 標高186m
撮影日時: 2023年7月14日 23時11分0秒
撮影方法: 曝光 120秒+100秒 兩張重疊 紅色濾鏡 類加220秒
曝光 120秒+100秒 兩張重疊 藍色濾鏡 類加220秒
曝光 120秒+100秒 兩張重疊 綠色濾鏡 類加220秒
撮影地: 大溪天文台 (桃園 大溪)
撮影機材: 望遠鏡:35cm SCT F3.6
カメラ:SBIG ST-10XME Monochrome type
焦点距離: 1296mm
SHOWA 20E(kai II) 赤道儀 + NS5000 system 自由追蹤
感測器比較:Sensor Comparison:
日本 北八ヶ岳観測所 used CCD:
ASI183MM :為Sony IMX183CLK-J (monochrome) 1吋背照式CMOS感光元件 (13.2mm x 8.8mm)。ZWO新推出的黑白冷卻式相機。具有5496*3672畫素, 支援BIN2、BIN3、BIN4模式。像素大小2.4μm x 2.4μm。内建12bit ADC .滿阱電荷容量(Full Well Capacity):15000e
台灣 桃園 大溪天文台 Used CCD:
SBIG ST-10XME: CCD為 Kodak KAF-3200ME + TI TC-237 (monochrome)
Pixel Array: 2184 x 1472 pixels
CCD Size: 14.9 x 10 mm
Total Pixels: 3.2 million
Pixel Size: 6.8 x 6.8 μm
ADC:16 bit
Full Well Capacity: ~77,000 e-
Antiblooming n/a
The last two pictures: the three-dimensional map locations of Taiwan’s Daxi Observatory and Japan’s Kita Yagatake Observatory
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
Re: 台灣 大溪天文台
2020 0621 Taiwan annular solar eclipse Daxi partial solar eclipse
2020年 06月21日 台灣金環日食
Nikon 8cm Achromatic f=1200mm refractor +Baader solar film + Canon 60D(Kai) + Vixen GP equatorial mount Free tracking ISO 800 Exposure time 1/2000 - 1/400 sec A mode
The darkest moment of the eclipse....fig 2,5-7
夏の真昼の熱い金環日食合戦!last figure
2020年 06月21日 台灣金環日食
Nikon 8cm Achromatic f=1200mm refractor +Baader solar film + Canon 60D(Kai) + Vixen GP equatorial mount Free tracking ISO 800 Exposure time 1/2000 - 1/400 sec A mode
The darkest moment of the eclipse....fig 2,5-7
夏の真昼の熱い金環日食合戦!last figure
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
Re: 台灣 大溪天文台
大溪天文台の14インチ SCT/Showa 20E (改) 望遠鏡は22年間使用されており、PC自動誘導制御システムSkysensor2K は次世代NS5000システムに更新されました。
In November 2022, purchase the second-generation Daxi SHOWA 20E NG5000SHOWA20E style control system
Since the self-developed Vixen SkySensor2000 control system of the SHOWA 20E equatorial mount of Daxi Observatory has been in service for 22 years, the system is old.
So in recent years began to look for the next generation of new systems to replace the original Skysensor2000 automatic control system.
When I couldn't get in touch with the original SHOWA machinery manufacturer, I got help from 西岡定彥先生 Mr. Nishioka, the chief engineer of Japan's famous self-made control NS5000 equatorial mount system (co-designer of Japan's famous K-ASTEC equatorial mount automatic control system). After two months of discussion on the current status of SHOWA20E at Daxi Observatory。
Mr. Nishioka finally delivered the Taiwanese style second-generation hand-made system to Taiwan in recent days in accordance with the requirements of Daxi Observatory.

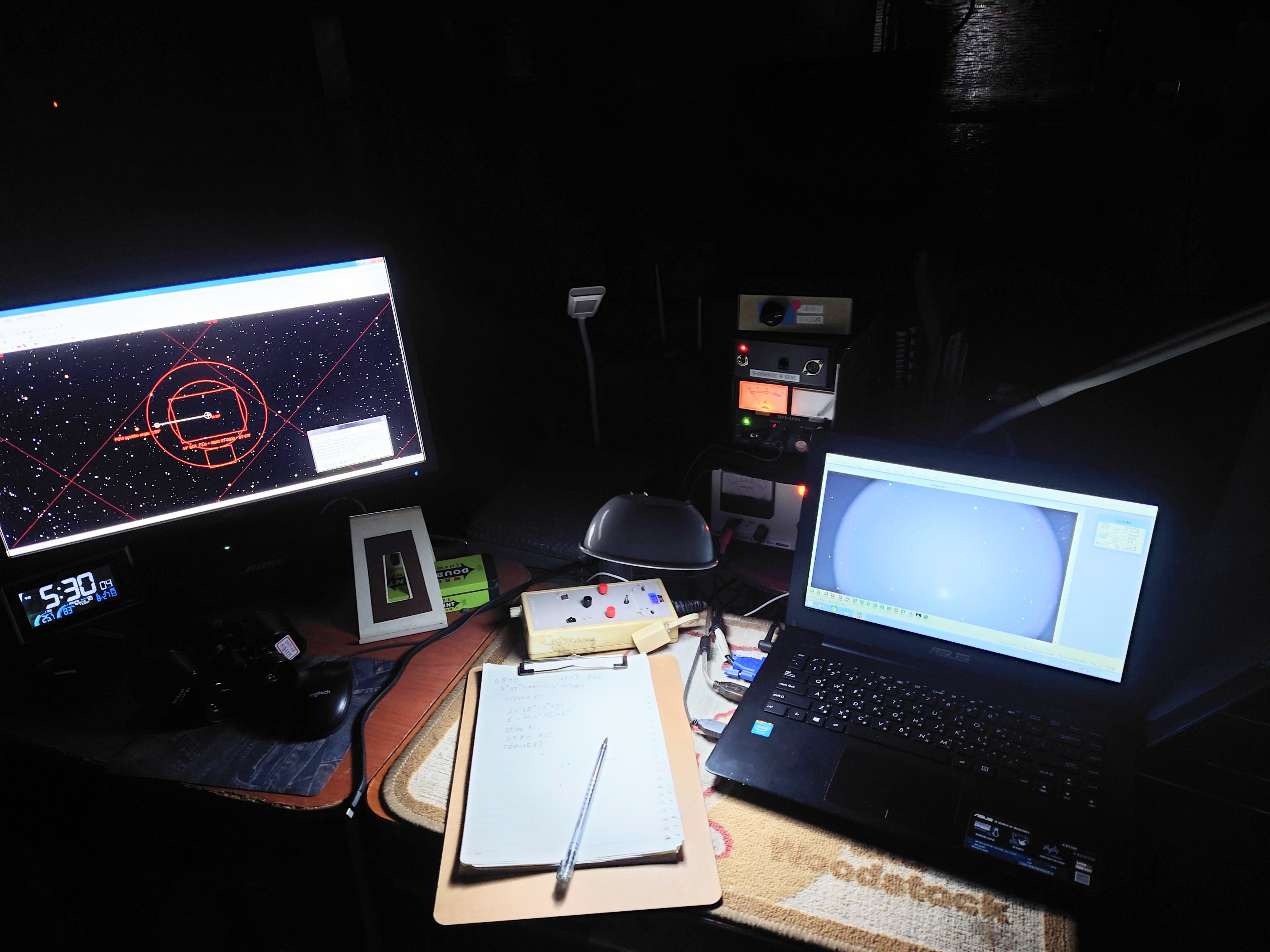

Fig1:DaXI observatory of old Skysensor2000PC Version for controlling Showa 20E mount for 22years。
Fig2: New controlling system NS5000 system chart.

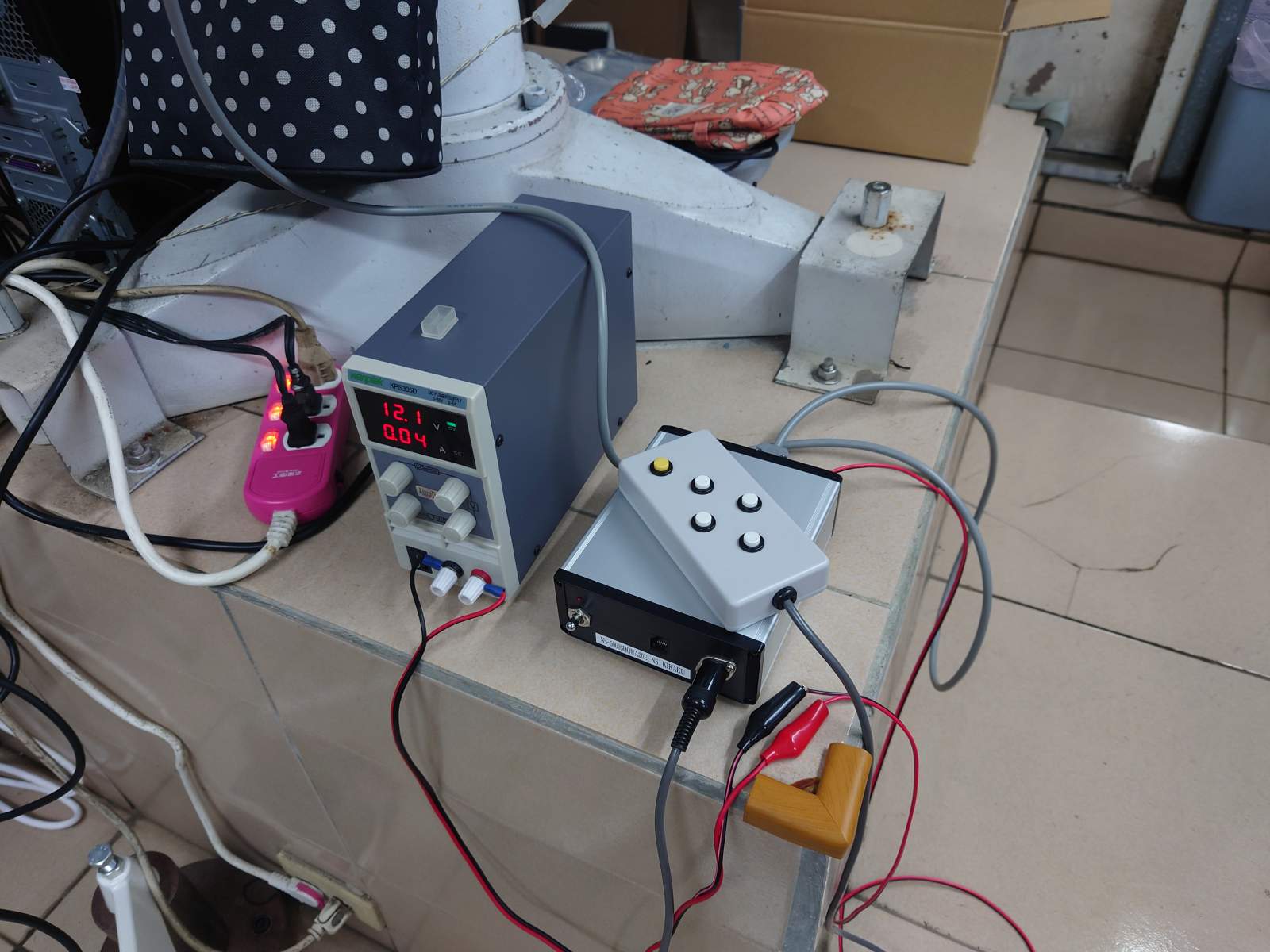

Fig6: Controls autoguiding and manual moving correction function switcher。
http://nskikaku.sakura.ne.jp/
In November 2022, purchase the second-generation Daxi SHOWA 20E NG5000SHOWA20E style control system
Since the self-developed Vixen SkySensor2000 control system of the SHOWA 20E equatorial mount of Daxi Observatory has been in service for 22 years, the system is old.
So in recent years began to look for the next generation of new systems to replace the original Skysensor2000 automatic control system.
When I couldn't get in touch with the original SHOWA machinery manufacturer, I got help from 西岡定彥先生 Mr. Nishioka, the chief engineer of Japan's famous self-made control NS5000 equatorial mount system (co-designer of Japan's famous K-ASTEC equatorial mount automatic control system). After two months of discussion on the current status of SHOWA20E at Daxi Observatory。
Mr. Nishioka finally delivered the Taiwanese style second-generation hand-made system to Taiwan in recent days in accordance with the requirements of Daxi Observatory.
Fig1:DaXI observatory of old Skysensor2000PC Version for controlling Showa 20E mount for 22years。
Fig2: New controlling system NS5000 system chart.
Fig6: Controls autoguiding and manual moving correction function switcher。
http://nskikaku.sakura.ne.jp/
-
- 記事: 125
- 登録日時: 2023年7月27日(木) 11:47
Re: 台灣 大溪天文台
大溪天文台 新NS5000 System GOTO 導引精度初步測量:
Preliminary measurement of guidance error of Japan NS NES5000 GOTO
Japan NS NES5000 for SHOWA20E GOTO Guiding Error Basic Measurement
Test item: Preliminary measurement of guidance error of Japan NS NES5000 GOTO
Optical specifications: Celestron 14" SCT F/3.6 (f 1278mm 1.19 arcsec/pixel resolution) +SBIG ST2000XM Field of view: 32X24 arcmin
Measurement reference constellation: 三角星座
(さんかく座)Triangular constellation (Trian) three main stars

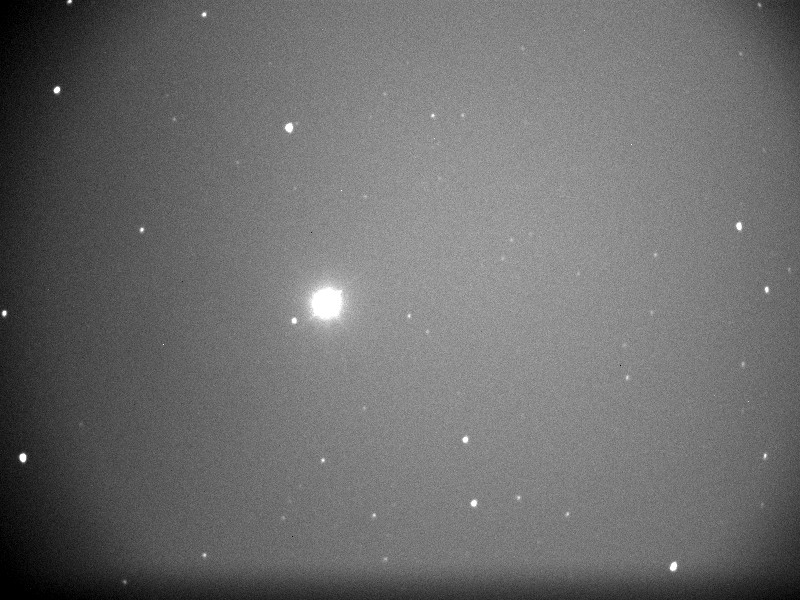

NO1.SA0 55427 Right ascension: 02h17m18s Declination: +33d50'49" m=4.0mag. fig1
NO2.SAO 55306 Right ascension: 02h09m32.6s Declination: +34d59'14" m=3.0mag. fig2
NO3.SAO 74966 Right ascension: 01h53m05s Declination: +29d34'43.7" m=4.2mag. fig3
After importing with NO1.SA0 55427, correct the star to the center of the field of view.
The star NO2.SAO 55306 is automatically imported again. After the star is imported, its position is shifted by about 4.3 arcmin to the left horizontally and about 1.45 arcmin vertically to the left.
Before introducing the NO3 star, use manual micro-movement to correct it to the center of the field of view.
The star NO.SAO74966 is automatically imported again. After the star is imported, its position is shifted by about 3.6 arcmin to the right horizontally and 1.45 arcmin vertically to the right.
The basic autoguidung error is similar to Skysensor2000 PC. It can achieve the accuracy required to guide variable stars(變光星) and moving celestial bodies(移動天体).
自動GOTOの精度は、天球赤道座標における2つの星間の距離に応じて誤差が生じます。
赤道儀極軸補正と2 stars 補正後の場合。 一般的な市販の GOTO システム(example Skysensor2000. , NS5000 )の天体ガイド精度は約 3 ~ 5 分角(arc mins)です。
大溪天文台:Celestron 14" SCT F/3.6 (f 1278mm 1.1 arcsec/pixel resolution) +SBIG ST-10XME or other SBIG CCD as below:
image field: 26'x19' (ST-2000XM) 41'x34' (STL11K) 36'X24' (ST-10)
NS5000系の基準星は北極星です。

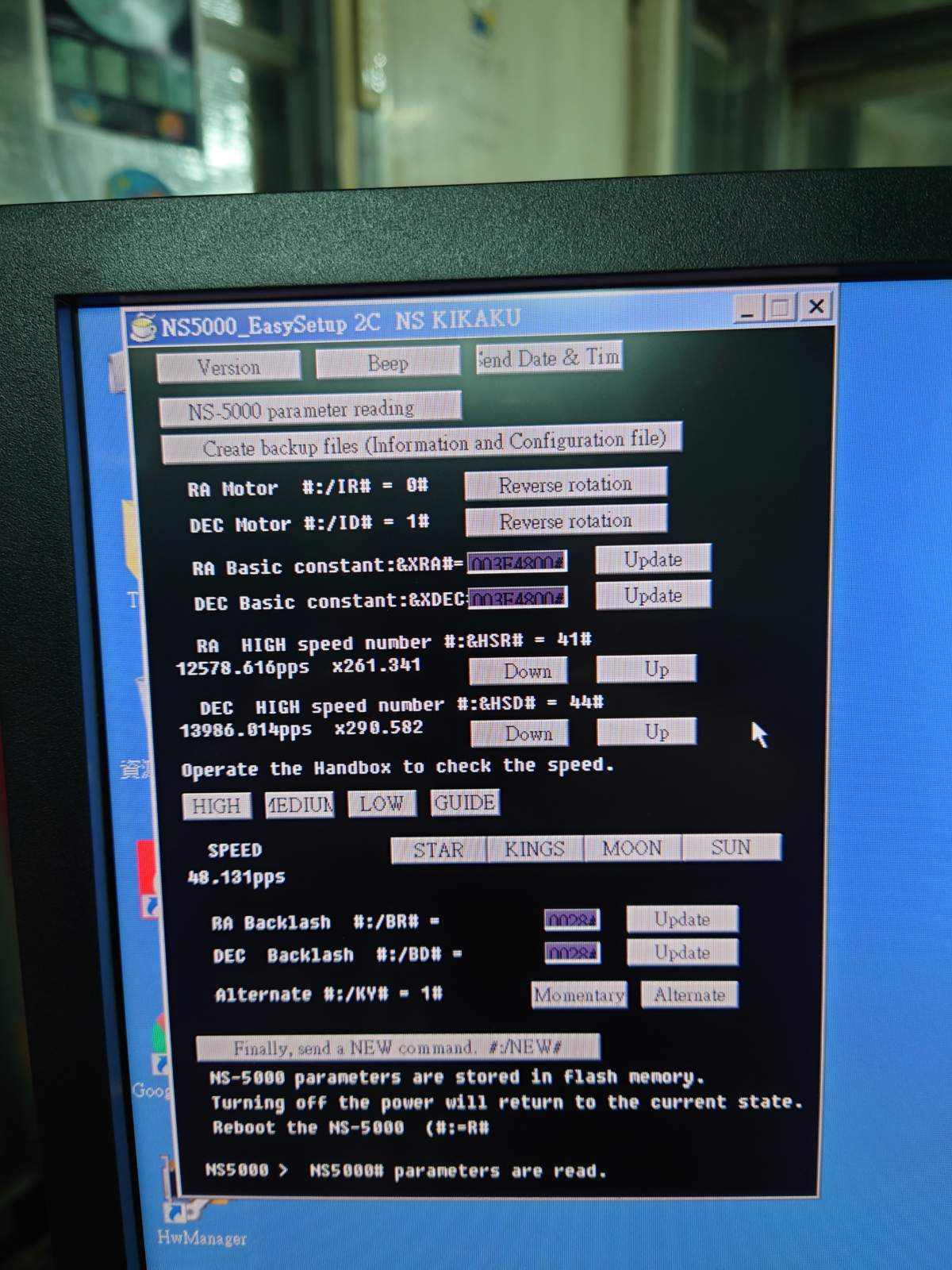

西の地平線または東の地平線から誘導を開始するには、NS5000 ハードウェア EasySetup 2c NSを使用して赤緯軸の方向を調整する必要があります。
Preliminary measurement of guidance error of Japan NS NES5000 GOTO
Japan NS NES5000 for SHOWA20E GOTO Guiding Error Basic Measurement
Test item: Preliminary measurement of guidance error of Japan NS NES5000 GOTO
Optical specifications: Celestron 14" SCT F/3.6 (f 1278mm 1.19 arcsec/pixel resolution) +SBIG ST2000XM Field of view: 32X24 arcmin
Measurement reference constellation: 三角星座
(さんかく座)Triangular constellation (Trian) three main stars
NO1.SA0 55427 Right ascension: 02h17m18s Declination: +33d50'49" m=4.0mag. fig1
NO2.SAO 55306 Right ascension: 02h09m32.6s Declination: +34d59'14" m=3.0mag. fig2
NO3.SAO 74966 Right ascension: 01h53m05s Declination: +29d34'43.7" m=4.2mag. fig3
After importing with NO1.SA0 55427, correct the star to the center of the field of view.
The star NO2.SAO 55306 is automatically imported again. After the star is imported, its position is shifted by about 4.3 arcmin to the left horizontally and about 1.45 arcmin vertically to the left.
Before introducing the NO3 star, use manual micro-movement to correct it to the center of the field of view.
The star NO.SAO74966 is automatically imported again. After the star is imported, its position is shifted by about 3.6 arcmin to the right horizontally and 1.45 arcmin vertically to the right.
The basic autoguidung error is similar to Skysensor2000 PC. It can achieve the accuracy required to guide variable stars(變光星) and moving celestial bodies(移動天体).
自動GOTOの精度は、天球赤道座標における2つの星間の距離に応じて誤差が生じます。
赤道儀極軸補正と2 stars 補正後の場合。 一般的な市販の GOTO システム(example Skysensor2000. , NS5000 )の天体ガイド精度は約 3 ~ 5 分角(arc mins)です。
大溪天文台:Celestron 14" SCT F/3.6 (f 1278mm 1.1 arcsec/pixel resolution) +SBIG ST-10XME or other SBIG CCD as below:
image field: 26'x19' (ST-2000XM) 41'x34' (STL11K) 36'X24' (ST-10)
NS5000系の基準星は北極星です。
西の地平線または東の地平線から誘導を開始するには、NS5000 ハードウェア EasySetup 2c NSを使用して赤緯軸の方向を調整する必要があります。
