五藤3㎝ガイディングスコープ

「古スコ広場」 懐かしの望遠鏡、昔欲しかった望遠鏡、古い望遠鏡や産業を語りましょう
返信する
スークー
記事: 14
登録日時: 2023年7月04日(火) 21:14

五藤3㎝ガイディングスコープ

投稿記事 by スークー »

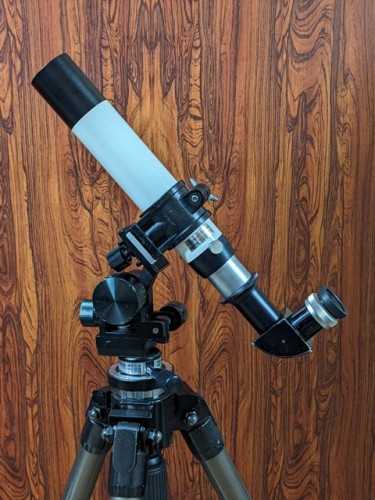

五藤光学の3㎝(f.l.300㎜)ガイディングスコープをヤフオクで入手しました。(ちょっと高かった!)
元々同社のポータブル赤道儀用のガイド鏡で、後にマークX用のオプションパーツにもなったものです。

ひじょうにすばらしい光学性能で、恒星イメージも小さく、誠によい見え味です。
先日近所で行った観望会に持参し、Or5㎜を付けて60倍で、串刺しだんごのようなかわいらしい土星を、来場者にご覧にいれました。

五藤光学の裏表までご存じのカリガリ博士さんによると、この対物レンズには、前期と後期の2種類があり、前期型はコリメーターのレンズを利用したもので、非常にすばらしい性能だったが、それの在庫が切れて、五藤独自設計に変更した後期型では、若干性能が劣るそうです。
私の個体は、どうも後期型のようですが、それでもきわめてよく見えます。

しかし何ですな、しっかり作られた小さな望遠鏡ってのは、誠に楽しいものですな。
(^0^)コメト
記事: 232
登録日時: 2023年6月23日(金) 14:28

Re: 五藤3㎝ガイディングスコープ

投稿記事 by (^0^)コメト »

曇天会議の皆様、スークーさんこんにちは

ふむふむ、当然ながらガイディングスコープと称する物は在った訳ですネ。
天下の五藤となれば、そこまで気を遣ったのも当然と言えば当然。(^0^;

本来は天頂プリズムが有ったのか?無かったのか?とも思いますがどっち?(^0^?
また、架台が星の家架台とは違いますが、微動の付いたカメラ用とも思います。
young chiech tsao
記事: 134
登録日時: 2023年7月27日(木) 11:47

Re: 五藤3㎝ガイディングスコープ

投稿記事 by young chiech tsao »

このかわいい五藤の3cmガイドスコープは8cm屈折赤道儀 用の標準ファインダースコープ(or 9x40mm?)でしょうか?
スークー
記事: 14
登録日時: 2023年7月04日(火) 21:14

Re: 五藤3㎝ガイディングスコープ

投稿記事 by スークー »

コメトさん、young chiech tsaoさん、みなさんこんばんは。
(1)
この3㎝ガイドスコープは、五藤光学の8㎝屈折用のファインダーではありません。別のものです。
元々は「ポータブル星野撮影赤道儀」という製品に付属していたものです。
確かその後「スカイグラフ」用のガイドスコープに転用されたと思います(そのときは標準付属ではなくオプションだったと思います)。
そして、マークX赤道儀にもオプションパーツとして「MX30」という型番で販売されたと記憶しています。
このあたりの経緯については、「星空の逸品」の中で「歴戦の勇士スカイグラフ」というタイトルで5回にわたり紹介されていますので、ご参照ください。
https://www.domenavi.com/ippin/2017/17_1.html
https://www.domenavi.com/ippin/2017/17_2.html
https://www.domenavi.com/ippin/2017/17_3.html
https://www.domenavi.com/ippin/2017/17_4.html
https://www.domenavi.com/ippin/2018/17_5.html

(2)
天頂プリズム付属の有無については、カタログ写真等によると、初代の「ポータブル星野撮影赤道儀」時代は付属していたみたいですが、その後についてはよく調べていないので、わかりません。

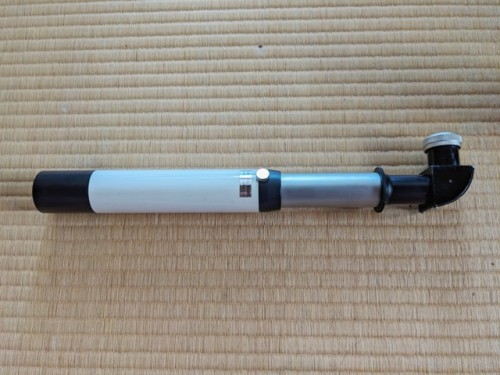

写真のようにドローチューブのストロークが長く、どちらでも合焦するので助かります。というかそうでないとガイドスコープとしては困りますよね。

(3)

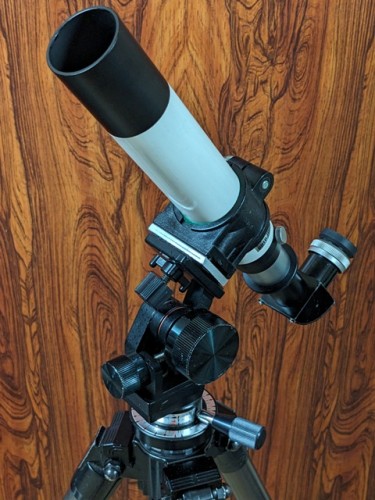

この微動雲台については、以前「古スコ広場」に記載しました。
下記URLのNo.13332をご覧ください。
https://yumarin7.sakura.ne.jp/telbbsp/j ... getno11124

この雲台は、笠井トレーディングから「コンパクト微動雲台」という名前で、今でも出ているようです。他にもいくつかの会社から出ている(出ていた)ようですが・・・・
http://www.kasai-trading.jp/compacthead.html

とまあ、そんなところです。
young chiech tsao
記事: 134
登録日時: 2023年7月27日(木) 11:47

Re: 五藤3㎝ガイディングスコープ

投稿記事 by young chiech tsao »

学ぶ。
このガイドレンズの3cm 対物レンズ(接眼レンズホルダー構造を除く)も同じ仕様のはずだと思います。
アバター
ガラクマ
記事: 529
登録日時: 2023年6月07日(水) 21:16

Re: 五藤3㎝ガイディングスコープ

投稿記事 by ガラクマ »

8㎝屈折とかについているファインダーは
レンズ径32㎜、有効径30㎜、焦点距離240㎜ でカタログ価格は足付きで24,000円もします。

このガイディングスコープは、
レンズ径32㎜、有効径30㎜、焦点距離300㎜ らしいですね。
いくらだったか調べているのですが、Mark-Xのオプションとしては23,000円です。
高いですね~。その前はいくらだったのでしょうか。

すごく高級だったことは分かりますね。
スークーさん。よく見つけました。
 プライベートメッセージです
「原」
記事: 350
登録日時: 2023年6月14日(水) 19:16

Re: 五藤3㎝ガイディングスコープ

投稿記事 by 「原」 »

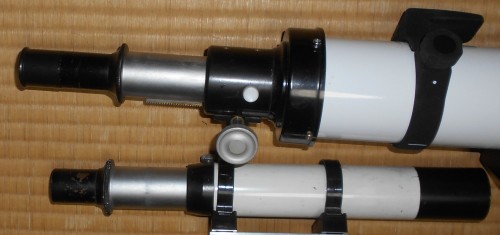

手元に3cmガイド鏡があったので見てみると・・・五藤6cm用の接眼部とドローチューブ部品が共通と確認できました。両者とも外径32mmのアルミパイプで24.5mmスリーブの形状も一致。
アバター
ガラクマ
記事: 529
登録日時: 2023年6月07日(水) 21:16

Re: 五藤3㎝ガイディングスコープ

投稿記事 by ガラクマ »

「原」さん。さすがお持ちですね。
ということは、ガイドスコープにラック&ピニオンの合焦装置が移植できますね。
ちょっと逆にかっこ悪くなるかもしれません。
カイザーのファインダーはうまく合焦装置がつけてます。
 プライベートメッセージです
