リッチー・クレチァン望遠鏡の理論（『吉田正太郎,新版 反射望遠鏡光学入門』（他））

[はらぱん]

Ｍさん、みなさんこんにちは。
追加報告です。
荒っぽく厳密解の(x,y)に最小二乗法で曲線を当てはめるというのをやってみましたが、やはり精度が悪いようです。
以下のように検証してみました。

コード: 全て選択

e:0.2525;
m:0.326667;
U:20*(%pi/180);
y:sin(U);
t:sin(U/2)^2;
k1:(1-2*e)/(1-e)$
k2: 1/(1-e)$

x:e - (t*(1-t))/e -m * e^(-k1) * (e-t)^k1 * (1-t)^k2$

T_x:e-m
+1.1822684752419366·y^60
+0.9445265948840694·y^58
+0.7560928940564459·y^56
+0.6065428767361595·y^54
+0.48768874783633676·y^52
+0.39309399227090314·y^50
+0.3176943153137469·y^48
+0.25750145720664797·y^46
+0.20937161781849714·y^44
+0.17082428220054288·y^42
+0.13990038779454061·y^40
+0.11505122227272783·y^38
+0.0950513452135664·y^36
+0.0789303094555277·y^34
+0.06591911431978005·y^32
+0.05540822761389374·y^30
+0.04691472579407901·y^28
+0.04005667079256333·y^26
+0.0345333115812093·y^24
+0.03011011489918292·y^22
+0.026608056597758417·y^20
+0.0238971593353571·y^18
+0.021895208041185398·y^16
+0.020574609788972496·y^14
+0.01998559813865939·y^12
+0.020319793246541224·y^10
+0.0220957018164094·y^8
+0.026819268821684162·y^6
+0.04042904702970298·y^4
-0.6666666336633662·y^2$

X_LSQ_50:e-m-0.6666663882219909*y^2
+0.04043686361184558*y^4;
+0.026408059071812488*y^6;
+0.03304688149219799*y^8
-0.1516169018809894*y^10
+1.753769462004755*y^12
-11.786135474070807*y^14
+55.886500276479204*y^16
-185.91808996735102*y^18
+434.2688036124862*y^20
-697.2564619475812*y^22
+734.2652234137919*y^24
-457.39948211193615*y^26
+128.33739559135114*y^28$

print("厳密解=",float(x))$

print("展開式=",float(T_x))$

print("最小二乗法=",float(X_LSQ_50))$

もっとゆっくり慎重に考えないといけませんね。

[「M」]

はらぱん さん 　みなさん　こんにちは

はらぱん>厳密式から(x,y)の数値を計算し、Ｍａｘｉｍａの最小二乗法で曲線をフィットさせてみました。
なるほど...。
収差曲線の上端部が急に曲がらなくなったかわりに中間部がギセイになっている感じ。　　
※※（厳密式からデータを生成する）この場合「最小二乗法」は
※※「ラグランジュ補間」みたいなものですね。

はらぱん>極限値までヴァージェンスアングルを増やしたい...
「主鏡と副鏡の曲線が交差するあたり」が目標ということでしょうか。　
それには近似を良くしたい...例えば:-
　『テレスコーピングについて』 ※※曇天会議の参加者には抵抗しがたい題目！
　http://metanest.jp/telescoping/
　『チェビシェフ多項式による関数近似』
　https://www.shokabo.co.jp/author/onodera/App_Math/Chebyshev.html
などというのが参考になるような気がします。

※はらぱん>... ヴァッサーマン・ウォルフ ...
※しばらく前に「球面収差のないレンズ」が話題になりましたね -例 の「蛇が身を捩っているような」ヤツ:-
※『カメラのレンズに2000年ぶりのイノベーション！ 球面収差を｢完璧に｣打ち消す数式が発見される』
※https://www.gizmodo.jp/2019/08/news-a-mexican-physicist-solved-a-2000-year-old-problem.html
※
※『Physicists solve 2,000-year-old optical problem』
※https://phys.org/news/2019-08-physicists-year-old-optical-problem.html

※「M」は「https://github.com/ayaseCorporation/WassermannWolfMethod」
※（のMathematica codeの一部を）解読して、できればMaxmaで書いてみようとしているのですが
※なかなか集中できません。

[はらぱん]

Ｍさん、みなさまこんにちは。

どうやら厳密式の「tとmの関係」に解決の糸口があるようです。
もう少し試行してみます。
ぬか喜びにならないといいのですが。

[はらぱん]

Ｍさん、みなさんこんにちは。

訂正です。
「tとeの関係」でした。

[はらぱん]

Ｍさん、みなさんこんにちは。

まずは結果から。

e=0.35
m=0.45
として、
ヴァージェンスアングル-65°～65°まで0.5°刻みで主、副鏡厳密式にて(x,y)値を計算。
データー群に最小二乗法でｙ＾22項までの曲線式をフィット。（係数11個）
その曲線展開式にて光線追跡をしました。

焦点距離：1.000114
主鏡径：1.75
副鏡径：1.65
F：0.5757
（図は見やすいように焦点距離100にスケーリング）
一番内側の光線がF10くらいです。
収差曲線とスポット図です。

漸く思っていたF値の（変曲点がある）RC鏡の光線追跡が出来ました。
今回特に新たな試みをしたわけではありません。
今までモデルケースにしていたのはe=0.2525,m=0.326667というものです。
これは焦点距離2000ｍｍ程度で、鏡面のカーブも一般的な構成のものを焦点距離１に換算した数値です。
特に設定に理由があった訳ではありませんでした。
最小二乗法での曲線の式がうまくいかない中、厳密式を眺めていると、式の中の(e-t)と(1-t/e)が目に留まりました。
ｔがｅより大きくなると符号が反転します。
果たしてヴァージェンスアングルが60°でｔ=0.25となります。
ヴァージェンスアングルを大きくしたときに、厳密式から出した(x,y)への曲線の当て嵌めがうまくいかない理由でした。
tがeを超えると曲線の変化が大きくなり、最小二乗法で振動が起きてしまった様です。

ｔ=ｍが限界点で、主鏡と副鏡のラインが、焦点を中心に焦点距離を半径に描いた円上で接触します。
ｍの採り方で円周上での接点位置は変化します。
この円がコマ収差なしの正弦条件（ｙ/sinU=f、今ケースではｆｌ=1なのでｙ=sinU）を表す円です。
（『新版反射望遠鏡』のｐ234，図9.5参照）
最近光学の教科書にRC鏡が出ているそうですが、確かに正弦条件を示すうってつけのケースです。

このケースでは、鏡面曲線の終端での変化が少なくなるように余裕をもってｅを設定し、一応筒外に焦点が来るようにｍも設定して上記の結果を得ました。
Ｍａｘｉｍａの最小二乗法も精度的な限界があるようで、このケースではｙ＾22項以上には振動が出てしまいます。
収差曲線のうねうねにこの方法（最小二乗法での曲線式の当て嵌め）の精度の限界が出ています。
Ｆ1.4程度まででしたら、厳密式をテイラー展開したもののほうが良い精度で光線追跡が出来ます。

ｔ=ｍの限界点が描かれたわけではありませんが、自分的には変曲点を持つカーブが確認できたことで満足してます。
思えば1978年版『天文アマチュアのための望遠鏡光学』でリッチークレチァン鏡を知った時の疑問が、長い時間を経てやっと解けました。
貴重なきっかけを戴いたＭさんに改めて感謝します。

ちなみに上記ケースで副鏡による遮光は94％！！

[「M」]

はらぱん さん 　みなさん　こんにちは

1978年版『天文アマチュアのための望遠鏡光学』をきっかけにRCに取り組まれて
来たとのこと、簡潔な説明さずがです。
※「M」の手元にも同書（第2版）がありますが、古書店で入手したのは遙か後年です。

『天文アマチュアのための 新版 反射望遠鏡光学入門』をお持ちでない方もいらっしゃると
思いますので（p.234 図9.5とは、チョット違いますが）厳密式から
e=0.35; m=0.45の場合を作図してみました。　「入射光線」は、下方から
t= [0.05, 0.10. 0.15, 0.20, 0.25, 0.30]　※黒
そして
t= 0.35 (== e)　※「限界点」※赤
です。

なお、「限界点はt==m」とされていますが
※『tとeの関係』と、一旦訂正されているとおり
t==eだと思います。

※本トピック：リッチー・クレチァン望遠鏡の理論（『吉田正太郎,新版 反射望遠鏡光学入門』（他））は
※今しばらく続きます。

今後ともよろしくお願いします。

[はらぱん]

Ｍさん、みなさんこんにちは。

Ｍさんフォローありがとうございます。
限界点はｔ=ｅですね。
相変わらず粗相が多くてすみません。

同じ方法で、いくつかｅとｍの値を変えてやってみました。
最小二乗法のフィットが上手くいくと、ほぼ真っすぐな収差曲線になります。
厳密式からのデーター値フィットに、教えていただいたチェビシェフ近似をやってみるつもりです。

厳密式をテーラー展開するように、直接チェビシェフ近似にかける方法もあるようですが、媒介変数表示なのでややこしくなりそうです。

一生懸命やり過ぎて少し疲れてしまったので、ペースダウンするつもりです。
また宜しくお願いします。

[「M」]

みなさん　こんにちは

単なる誤植問題として投稿し始めた、本トピックですが
おかげさまで当初の目標：-
「リッチー・クレチァン望遠鏡の理論」の
主鏡、副鏡の厳密式（解析解）　および
同厳密式の級数展開　を調べて
誤植の訂正(案)を紹介するところまで到達することができました。
ありがたく、また、うれしいことです。

　しかしながら、調査の過程で、さらにいくつか
紹介する意味がある、と思われる事項をみつけました。
　名のある先生の著書の誤植訂正を提案する以上、これまでも、
できる限り下調べをし、煩瑣をさけるため詳細の記述は省略したと
しても、疑義の指摘があった場合には、説明を追加できるよう
心がけてきたつもりです。　
　また、興味をもっていただいた方が追加の情報を得るための
参考文献も、できるだけ入手しやすものを紹介するよう、
不十分ではありますが、努めました。
　同好の仲間の間での、ときには突飛な内容の「議論」も楽しいもの
ではありますが、その文脈から切り離されて伝搬すると
「デマ情報」そのものになる危険があると思います。
以下に、数回の投稿となる予定で、紹介する事項についても
これまで、楽しみながら準備をしてきましたが.
「日暮途遠」 いささか拙速に走ることを許されますよう。

[「M」]

みなさん　こんにちは

先に、「リッチー・クレチァン望遠鏡の厳密解」の導出については
Schwarzschild(*1)の論文(1905)を参照したと書きました。

※(*1) Schwarzschild, K.,Untersuchungen zur geometrischen Optik. II,

この論文のp.21のFig 8には、主鏡副鏡が凹凹の配置の図があって、直後で展開する
解析解の導出に現れる変数が、光学系の、どこの何（=寸法or角度）を表しているのかを
示しています。
　この「凹凹」の構成は、吉田正太郎先生の一連の著書を見たことがあれば
「シュウ゛ァルツシルドのアプラナート2枚鏡」の説明図だ、とすぐにわかりますね。
※『天文アマチュアのための 新版 反射望遠鏡光学入門,2005』では図9.1(p.230)

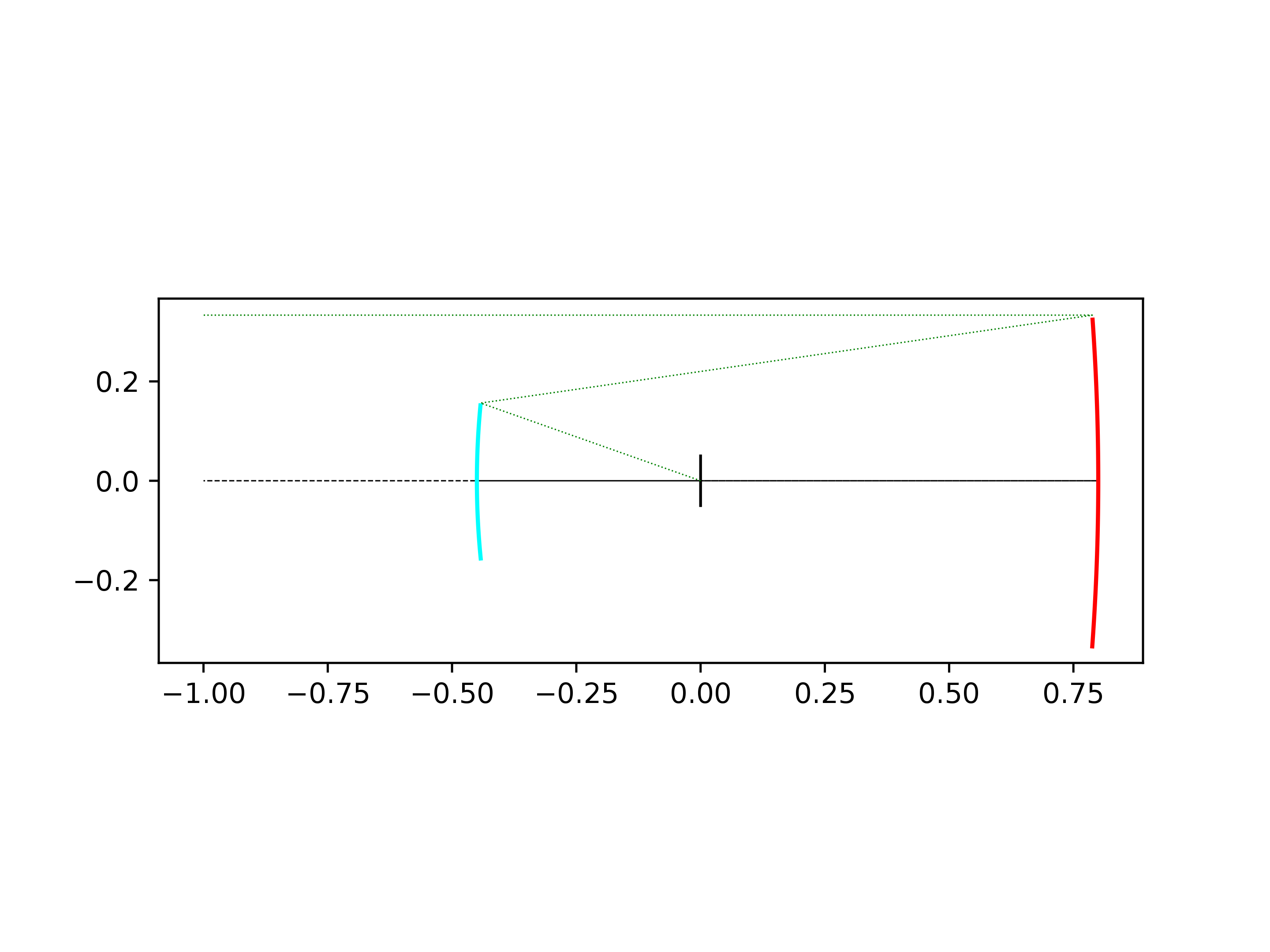

図9.1に相当する略図を示します。

横軸原点（0）が合成系の焦点位置、目盛は合成系の焦点距離を1としたもの。
d=0.35; λ=1.25; 主鏡が「赤色」、副鏡は「水色」

　さて、Schwarzschildの論文のpp 21-22の式「30)」から「35)」が
「アプラナート2枚鏡」に関する連立微分方程式です。 そして、
　これらは 「リッチー・クレチァン鏡が満足すべき条件」（=上記『新版 反射,2005』では
図9.5）と　等価（変数名および変数定義のわずかな違いを除いて）なのです。
すなわち「リッチー・クレチァン鏡」と「シュウ゛ァルツシルドのアプラナート2枚鏡」は「同じもの。」
※「微分方程式が同じ」かつ「初期値が同じ」ですので。

　　　　　　※※

　このことは『吉田正太郎,ガラス反射望遠鏡の歴史 望遠鏡発達史[下],1994』の
「熱心な読者」を自認する「M」にとっては、（大げさにいえば）衝撃的でした。
同書pp.150-153,156をご覧いただけれはお分かりいただける筈...といっても同書の
新品は品切れで、古書としても、なかなかの値段がついているようですので、
かいつまんで紹介しましょう:-
p.150 (1921年秋)
クレチァン：「シュウ゛ァルツシルドのアプラナート2枚鏡は、直径5°の写野が使えるそうですね。」
リッチー：　「... 何とかして、カセグレン形式のアプラナート2枚鏡系はできないかなあ」
p.151 (1921年12月)
※クレチァンが 「リッチー・クレチァン鏡が満足すべき条件」を解説する...
クレチァン：「...これは連立微分方程式になります。しかし、ここまでは簡単でした」
クレチァン：「ところが、これを解くのが大変で、解析的に表すことは不可能です...」
p.153
「クレチァンはその後、カセグレン形式のアプラナート反射鏡系の微分方程式の
積分に成功して、鏡面の形状の厳密な解を得ました。これは、レビュ・ドプチック
(Revue d’optique)第1巻第2号 (1922年2月)に発表されています。
-:
「M」は、これを読んで『クレチァンは「シュウ゛ァルツシルドのアプラナート2枚鏡」の
理論と別な「カセグレン形式のアプラナート2枚鏡」の問題を解決たのだ』と
思い込んでしまった次第です。

　　　　　　※※

　「シュウ゛ァルツシルドのアプラナート2枚鏡系」で主鏡副鏡が
凹凹になるか凹凸になるかは、パラメーターの値で決まる。
※Chrétien流の変数名は「e」と「m」
※Schwarzschild流の変数名は「d」と「λ」
※「e」==「d」,「m」==「λ」

「凹凹」と「凹凸」場合を重ね描きしてみました。（極端に「明るい」系です。）

横軸原点（0）が合成系の焦点位置、目盛は合成系の焦点距離を1としたもの。
「凹凸」はe=0.35; m=0.45; 主鏡が「橙色」、副鏡は「青色」
　　　　　　※　はらぱん さんが作業されているもののパラメーター値
「凹凹」はd=0.35; λ=1.25; 主鏡が「赤色」、副鏡は「水色」

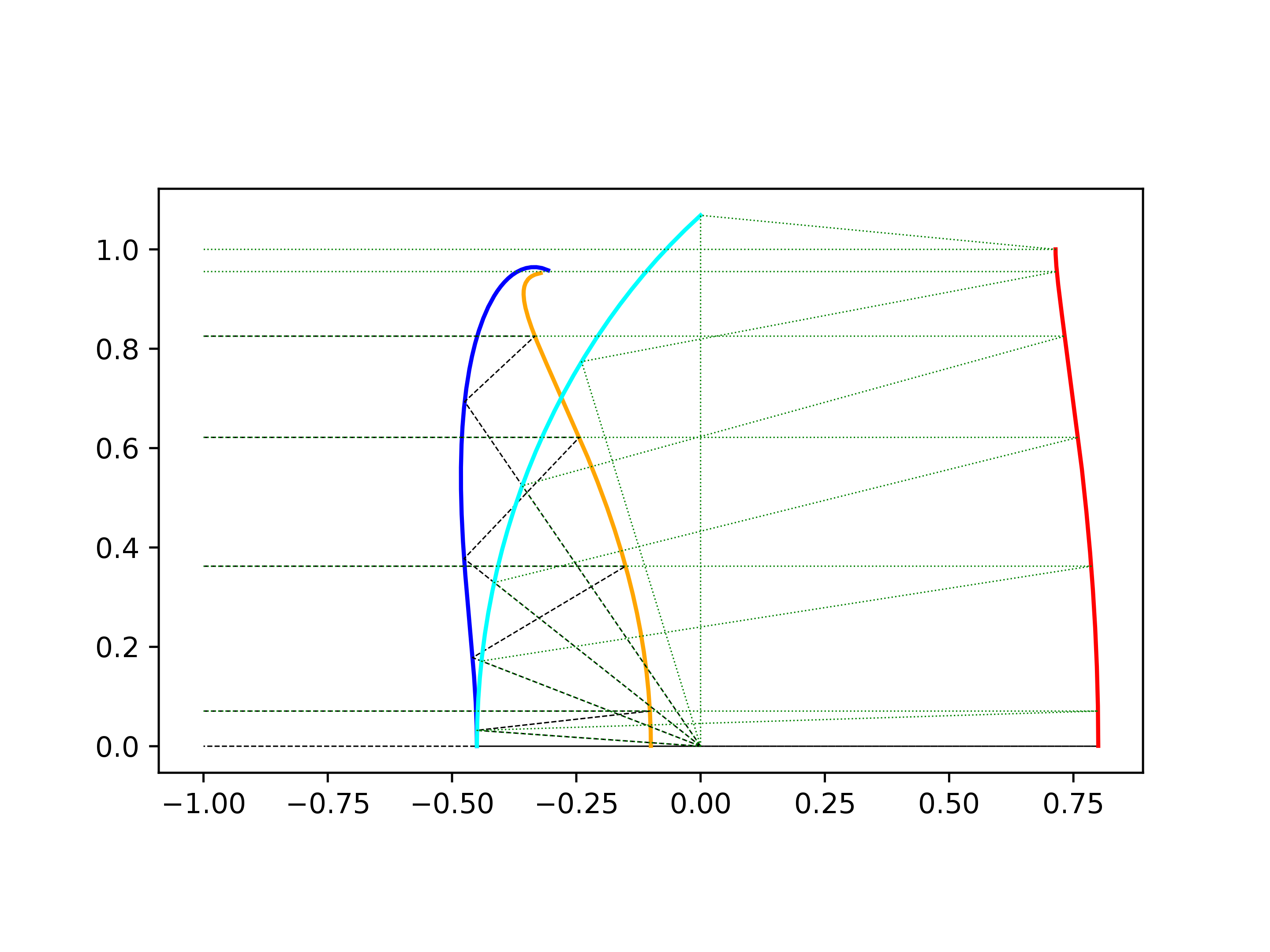

　焦点から逆にたどると、おなじvergence angleの光線は
「凹凸」と「凹凹」で（光軸と平行かつ）同じ高さで入射して
来たものであることが分かります。(正弦条件ですね。)
