台灣 大溪天文台

[（＾０＾）コメト]

ニイハオ！young chiech tsao先生

蔡章獻氏は白川観測所にもおいでだったようですネ。（＾０＾）
また、一貫して日本の天体望遠鏡をお使いのようで、中山堂天文台とか
圓山天文台とかに勤務されていたのも初めて知りました。

台北公会堂天文台の10cm屈折赤道儀も初めて知りましたが、赤緯軸の傾きが
日本より低い角度で、なるほど南方の天文台と感じます。（＾ー＾；

画は（＾０＾）のバナナ（芭蕉？）の現在の姿で、主に日除けに使っております。
肥料を利かせると実もなりますが、大きくならずに寒さが来ると枯れてしまいます。

[young chiech tsao]

高橋製作所 SKY-90 光軸補正（補足） 高橋製作所 SKY-90 は、2 組の蛍石レンズが分離するなど、光軸に特有の問題を抱えています。SKY-90 の撮影性能を最大限に引き出すには、光軸の微調整が必​​要です。

私は以前から多くの SKY-90 レンズ鏡筒の調整を行ってきた経験から、光軸調整ネジに合う 1.5mm 六角レンチを 3 本購入しました。@ SKY-90 の光軸調整ネジの構造について簡単に説明します。

SKY-90 には合計 9 本のネジがあり、以下のように配置されています。6 本のネジは 120° 間隔で 2 組ずつ 3 組あり、残りの 3 本のネジは 120° 間隔で独立しています。

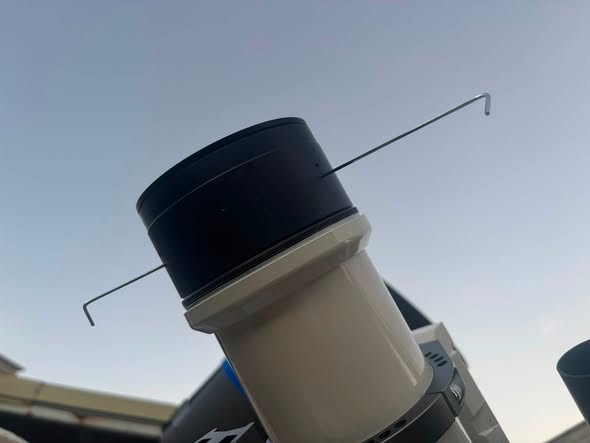

光軸補正を行う際は、ペアになっているネジを合わせ、各ペアの最後の 3 本のネジを調整してください。 （図2）経験があれば、3本のレンチ（少量の接着剤で固定）のいずれかを使って各ネジを位置合わせし、同時に締めたり緩めたりすることができます。これにより、光軸調整作業が迅速化されます。図2。この最終的な光軸補正は、アークトゥルスを焦点として行いました。この調整を行わないと、焦点がずれた星でも円形の回折円盤は見えるものの、焦点が近すぎると星が彗星のように散乱してしまいます。そのため、滑らかで丸みを帯びた星像は得られません。

光軸の最終微調整は約10分で完了しました。これは、何年も前にレンチを使って調整していた方法の10倍の速さで、レンチを落としたり、間違ったネジを回したりするリスクもなくなります（対物レンズチューブには9本のネジが散在しているため、初期調整はミスが発生しやすいのです）。光軸補正後の金星、M13星団、M8星雲のテスト撮影結果です。図3、4、5。最後に、光軸補正ラベルを貼り付けます。これでSKY-90レンズ鏡筒が完成です！

*. SKY90の使用に関する注意点：

以前からSKY90の使用に関する注意点について書きたいと思っていましたが、きちんと分かりやすく書くのが面倒でなかなか時間が取れませんでした。

そこで、最後に、使用上の注意点と理解しておくべき点について簡単に説明します。ほとんどのエアスペーシング式二枚レンズAPO（2枚のレンズ間の距離は金属箔3枚分の厚さしかない）とは異なり、SKY90の2枚のレンズは13mm離れています（蛍石レンズの場合）。この高間隔設計は、理論的には通常の二枚レンズシステムよりも様々な収差を効果的に補正しますが、欠点としては、対物レンズアセンブリがやや重く、複雑になることです。この分離レンズ設計の潜在的な問題点の一つは、光軸補正に対する感度が高いことです。

可動式のレンズフードを取り外すと、非常に長い対物レンズアセンブリが現れます。外側のリングには多数の六角ネジが並んでいます。ヨーロッパ版のSky90には、Mark I（初期型）とMark II（後期型）があります。初期型は、光軸調整ネジの数が少なく、構造も複雑でした。私が受け取ったのは後期型（Sky90 IIと呼ばれることもあります）で、初期型よりも対物レンズチューブの周囲に光軸調整ネジが多く備わっています。

使用上の注意点として、SKY90には2つの設計上の課題があります。

1. SKY90の対物レンズは、一般的な2枚玉アポクロマート対物レンズよりも温度平衡に達するのに時間がかかります。レンズ鏡筒の内側と外側の温度がほぼ平衡状態になるまでには、約15～20分かかります。そのため、温度適応性はやや劣ります。つまり、山岳地帯などでは、気温や湿度の変化によってSKY90の焦点がわずかにずれる可能性があるということです。初心者の方はこの点にご注意ください。

2. SKY90は、光軸が振動に非常に敏感なため、輸送時には慎重な取り扱いが必要です。これは、着脱式対物レンズ設計に内在する問題です。主な問題は、光軸調整ネジをしっかりと締め付けることができないことです。締め付けすぎると対物レンズのガラスが破損する恐れがあります。（※この点に関して、私の設計では厚手のゴムパッドを組み込むことを提案します。ゴムパッドをネジに押し当てることで、圧力を緩和し、対物レンズの振動を防ぐことができます。残念ながら、高橋製作所はこの小さな点を考慮していませんでした。）

3. SKY90のピント合わせは、写真撮影初心者には分かりにくい場合があります。ピント合わせは湿度の影響を受けやすく、ピント合わせの際に星の色合いが変化することがあります。最適な白い星像を得るための許容範囲は非常に狭いです。

[young chiech tsao]

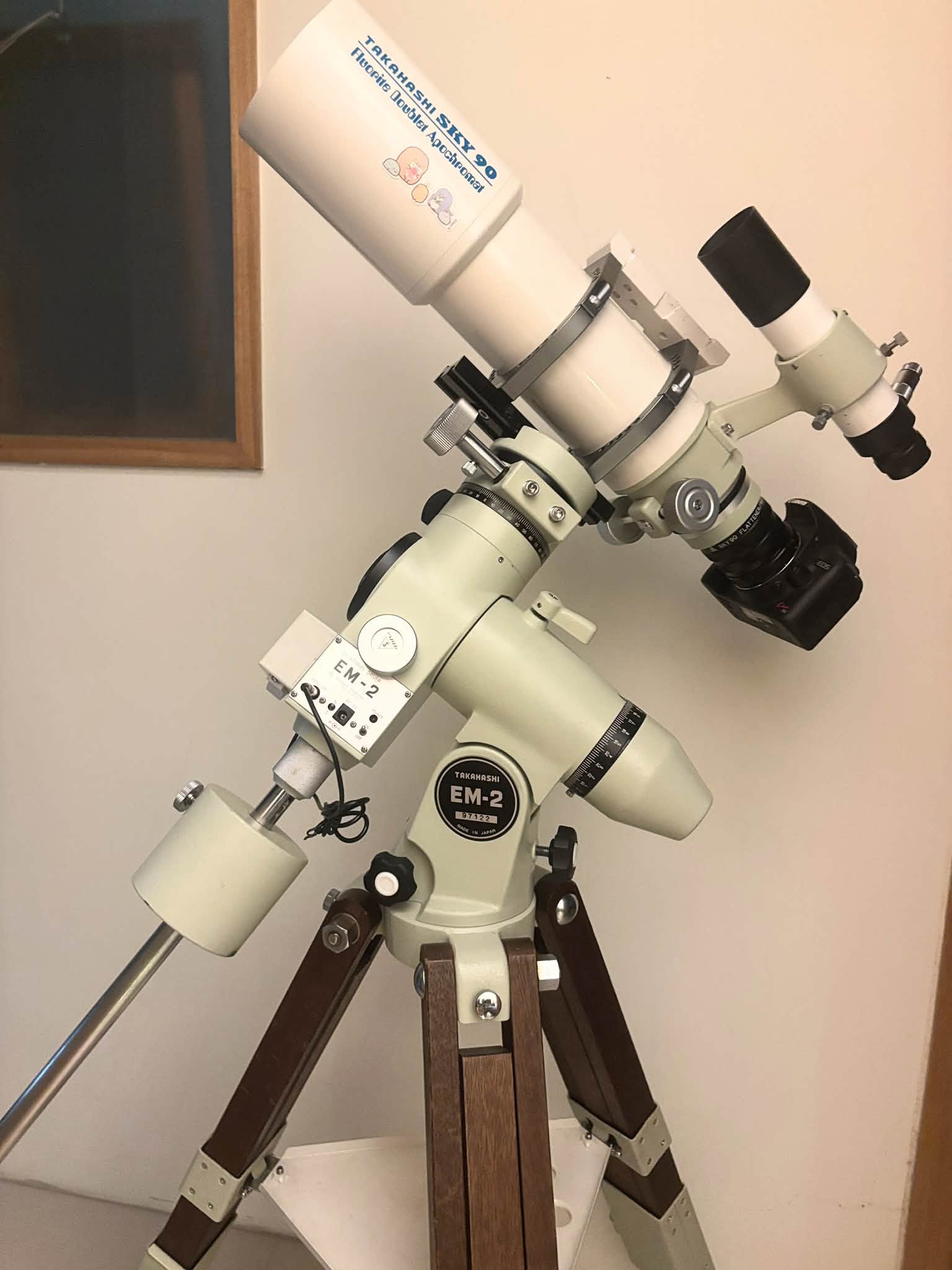

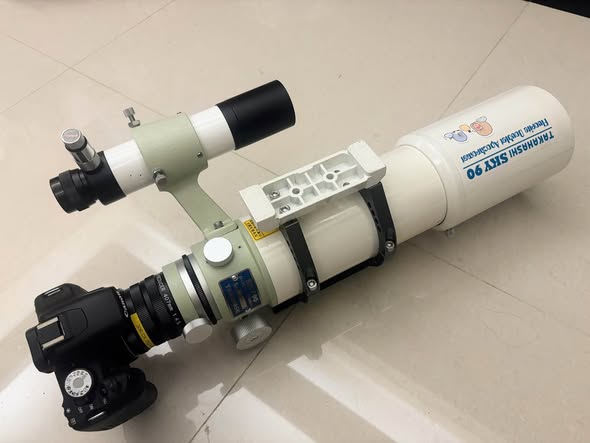

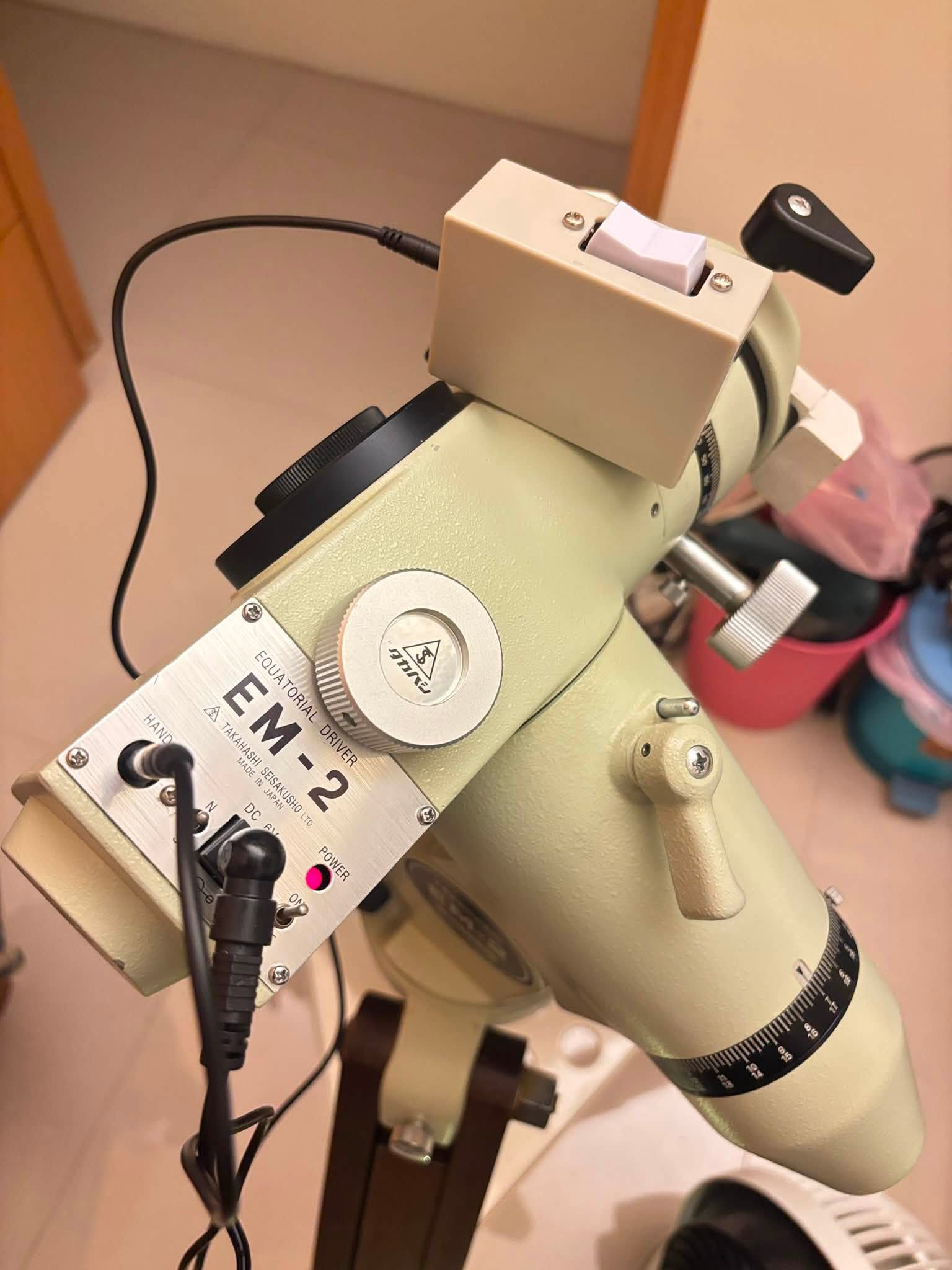

高橋製作所製9cm蛍石望遠鏡とEM赤道儀。1990年代を代表する名機です。

1ヶ月以上にわたる懸命な作業を経て、多数の部品が組み立てられました。

秋には大渓天文台へ輸送され、最終テストと画像撮影が行われた後、大渓望遠鏡博物館の収蔵品となります。

SKY-90以前、高橋製作所の蛍石望遠鏡は、手頃な価格で高性能を実現する路線を歩んでいました。しかし、SKY-90以降、1990年代には、高橋製作所が初代蛍石望遠鏡FSQ（FSQシリーズは、1980年代後半に高橋製作所が開発した、古典的なペッツバール望遠鏡をベースに改良された4枚レンズ構成で、明るく焦点距離が短く、広角で像面が平坦という特長を持つ）を発売した後、2000年代初頭から高価格帯路線へと舵を切りました。しかし、その後の技術革新は停滞してしまいました。 50年以上経った今でも、2026年の最新製品は依然としてFC/FCT設計を踏襲している。

だからこそ、私は再びSKY-90望遠鏡の鏡筒を手に取ったのだ。

[young chiech tsao]

高橋製作所製SKY-90：カビだらけの表面とカビ除去の様子

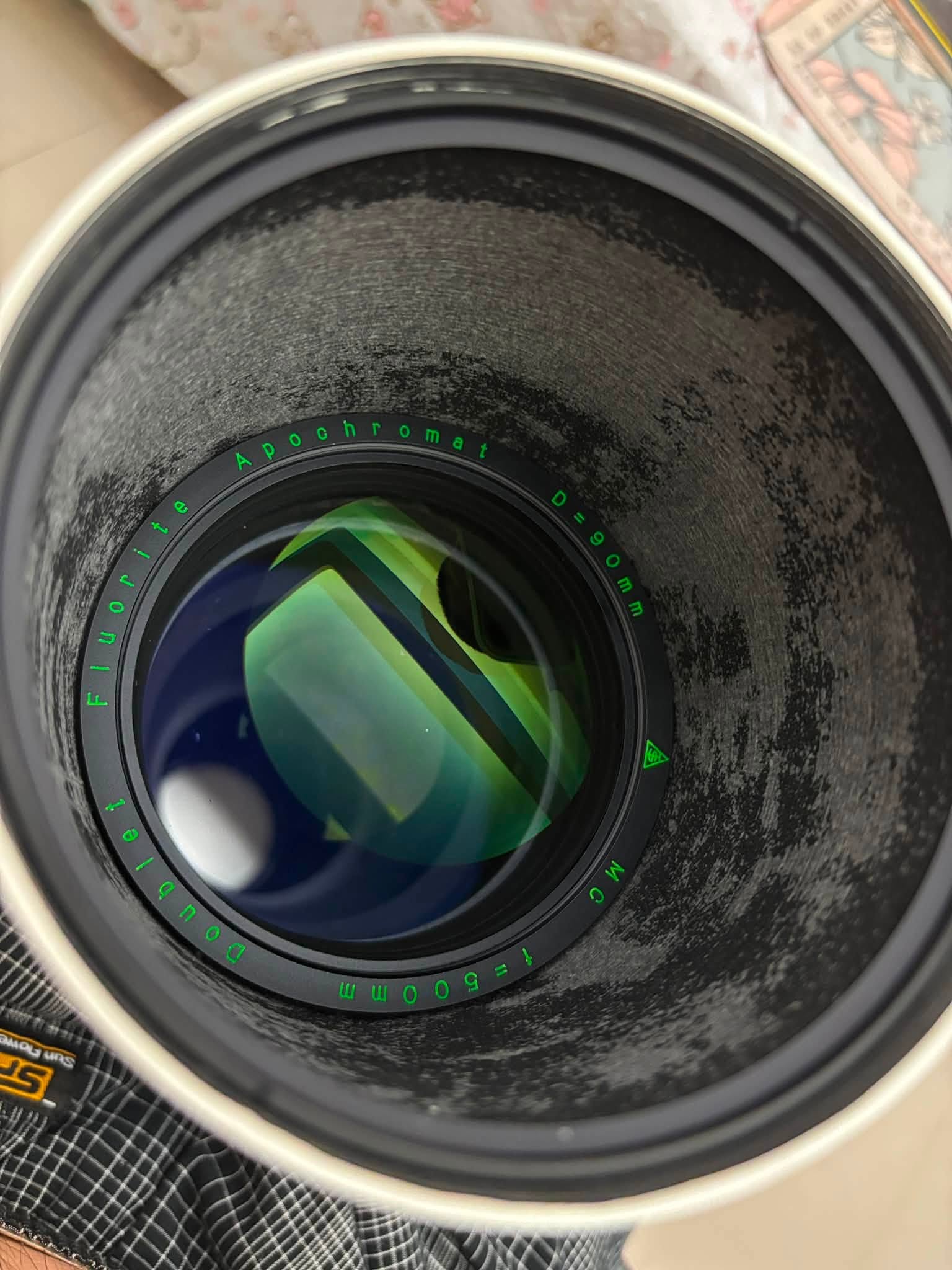

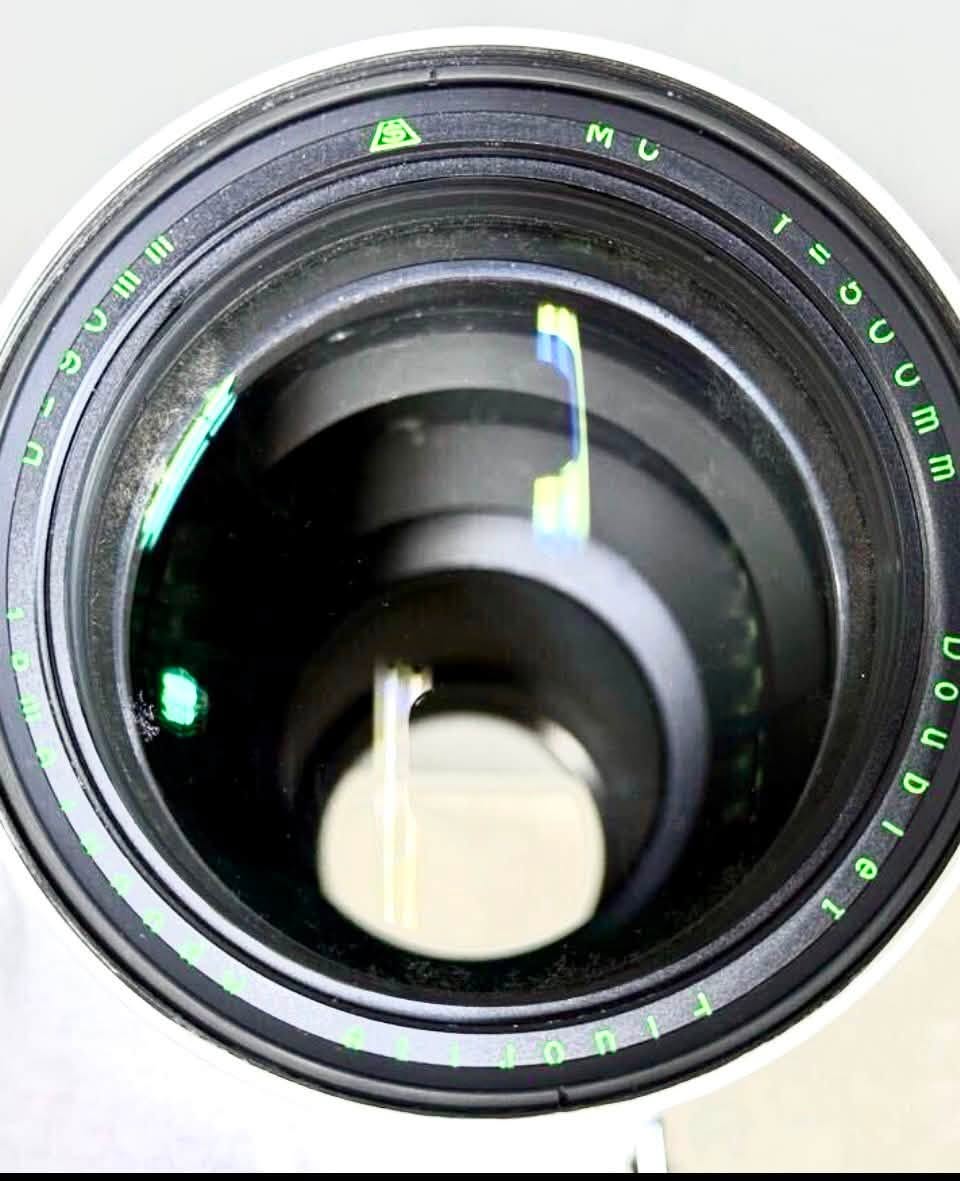

先日届いたばかりのSKY-90は、すでにカビだらけの状態でした！コーティングにも若干の損傷が見られます。図1：カビを除去し、劣化していた遮光紙を清掃した後のレンズ。遮光効果は著しく低下しています。図2：回折星図とスマートフォンの星点テスト撮影を一晩行った後、光軸はほぼ完成しています。

図3：オリジナルの遮光フードと接眼レンズマウントの両方に不具合が見られます。

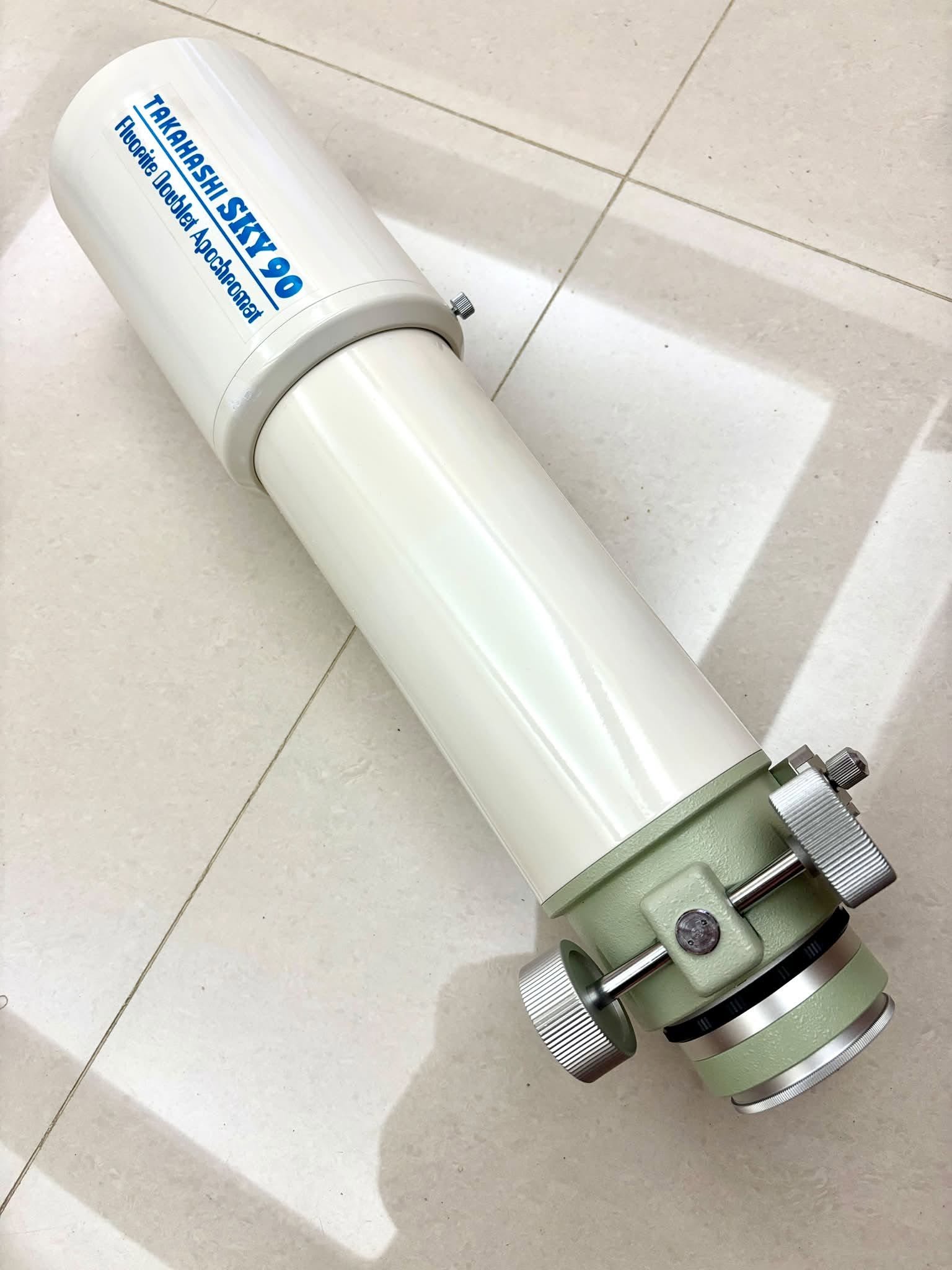

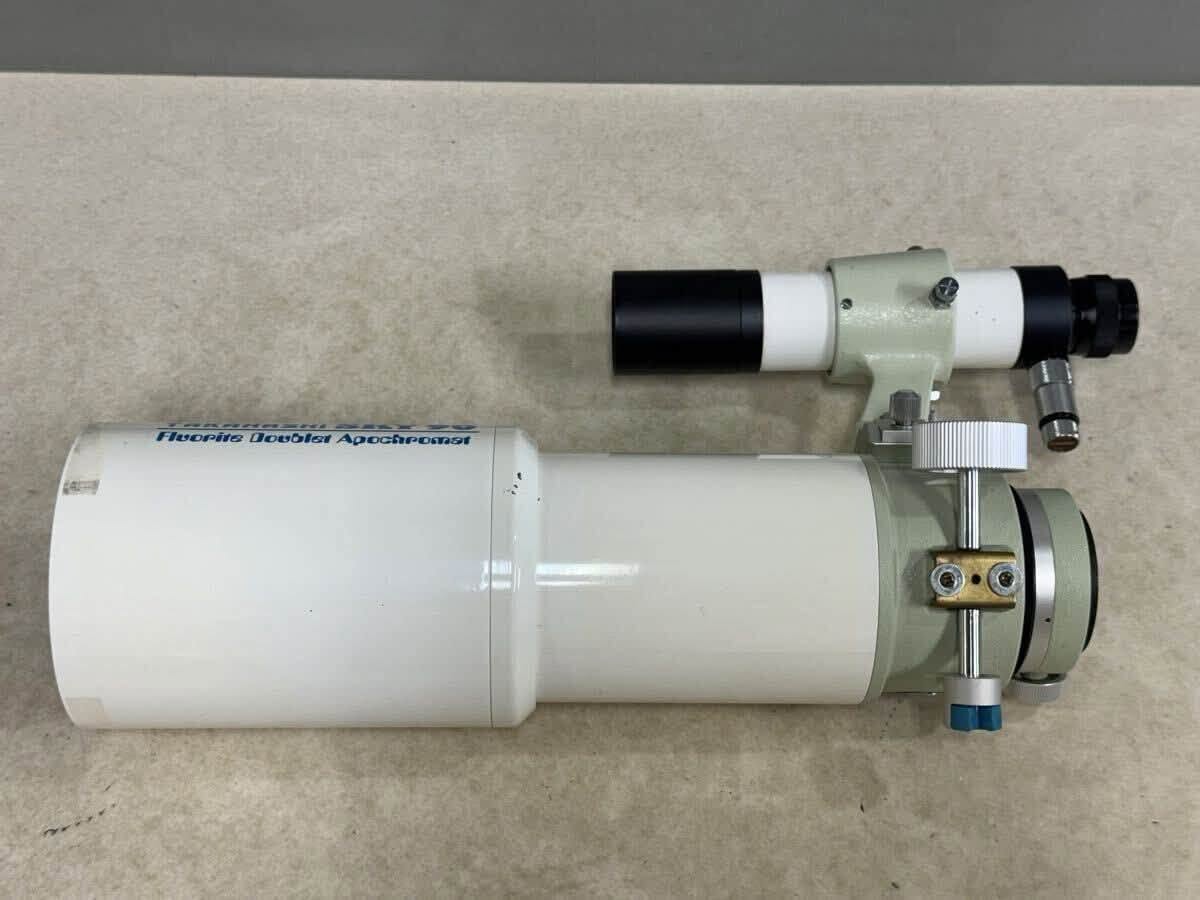

図4：分解・修理後のSKY-90。

分解のヒント：

高橋製作所製SKY-90は、焦点距離の短い2群2枚構成の蛍石レンズです。分解方法は一般的なアポクロマートレンズとは若干異なります。


初めて分解する際は、外部蛍石レンズの位置、向き、センタリング、間隔が性能に直接影響します。初めて分解する前に、必ず相対的な位置を記録し、自己判断で順序を変更しないでください。蛍石レンズは、不適切な分解を行うと傷つきやすく、破損の原因となります。

SKY-90対物レンズの中心光軸は、3組の六角ネジで固定されており、前対物レンズの光軸を調整します。後対物レンズも同様に3組の六角ネジで固定されています。

分解の際は、対物レンズリングを無理に締め付けないでください。ゆっくりと均等に緩めてください。工具が滑ると、コーティング面やレンズエレメントに傷がつく恐れがあります。

まず、後対物レンズを所定の位置に置き、固定します。次に、前対物レンズを置き、固定します。前対物レンズと後対物レンズを間違えないようにしてください。2つの対物レンズは一般的なアクロマート対物レンズよりも間隔が広いため、ワッシャーとガスケットが2組あります。位置と番号が完全に一致していることを確認してください。中央の2つの固定リングの位置ずれは、収差の悪化やピント合わせの不具合を引き起こします。

レンズ表面を過度に清掃しないでください。蛍石レンズの場合、清掃よりも汚れの蓄積を防ぐことの方が重要です。

最後に、固定リングを締めすぎないでください。締めすぎるとレンズに不要な圧力がかかり、画質が低下します。この点にご注意ください。

組み立て後、最終確認は、昼間に撮影した遠景や天体だけでなく、夜間に星図や回折円盤を用いて行います。位置ずれや圧力によって、星図が不鮮明になることがあります。

[young chiech tsao]

台北市圓山天文台 蔡章獻台長は、台湾が日本統治下にあった時代に台北市萬華区で生まれました。中等教育を日本で受けたため、当時の日本の天文学界に精通しています。また、日本統治時代には東亞天文学会の会員でもありました。火星と変光星を専門とするベテラン天文学者であり、新たな変光星の発見や小惑星の命名も行っています。

当時（1975年～1980年）、蔡章獻氏から天体観測を教わった最後の世代とされる若い天文学愛好家が何人かいました。そのため、私は五藤光学と三鷹光器に深く影響を受けました（当時、西村製45cmカセット式赤道儀は引退していましたが、それ以外は元山天文台の機材はすべて五藤光学と三鷹光器製でした）。現在でも、私は五藤光学をはじめとする日本のメーカーの機器を使い続けています。中国製の天体観測機器は、日本や台湾では今や主流となっていますが、私は一度も使ったことがありません。
參考文獻 https://www.th.gov.tw/Epaper_Content/23
https://double-cluster2018.amebaownd.co ... /19868775/

*.圖2: 蔡章獻台長 1980年代 參觀/見学 日本 白河天文台.

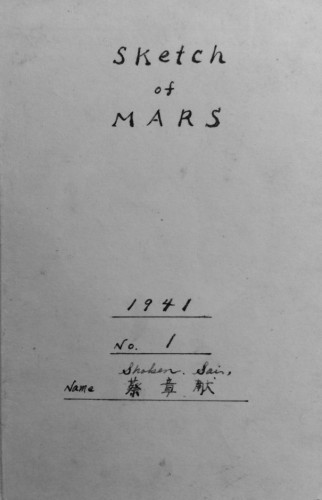

*.圖3:今回は、蔡章献氏（1923~2009）の火星スケッチをご紹介します。蔡氏は後年、円山天文台長として活躍された、著名な台湾の天文学者です。蔡氏は中学卒業後、日本統治下の台北公会堂「天体観測同好会」に就職しました。
1941年の火星大接近の時は、台北公会堂職員として、台北公会堂天文台の10cm屈折赤道儀を使い観測をしました。その時蔡氏は、18歳でした。

*.1980年代後半に製造されたペンタックス100 4インチ屈折望遠鏡は、日本国内でもめったに見かけることがない。長年にわたり、主に太陽黒点の観測に用いられてきた。

[young chiech tsao]

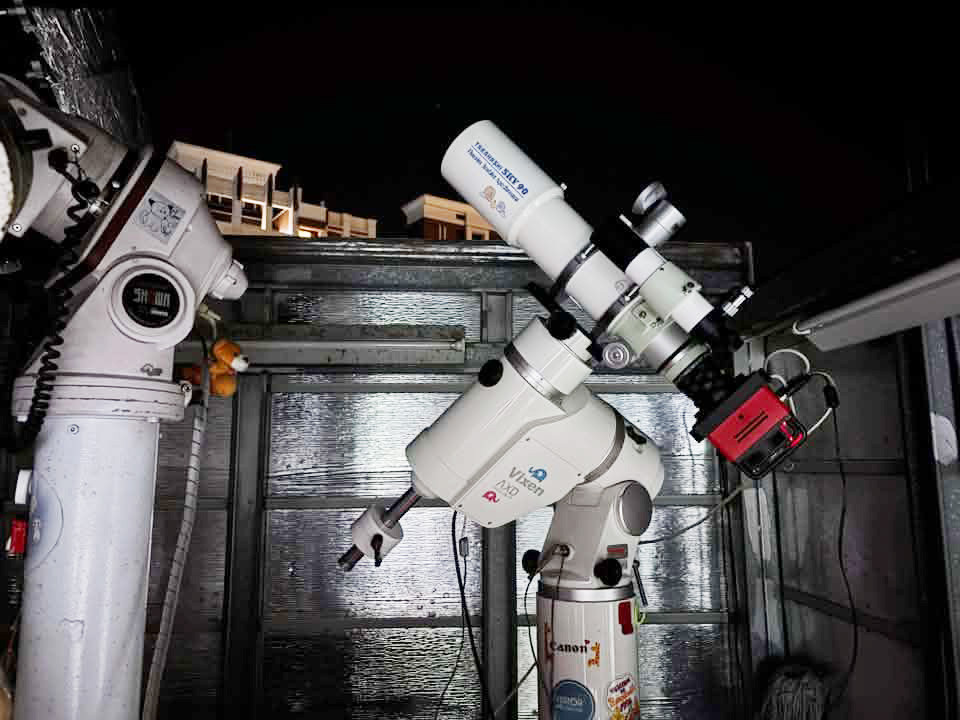

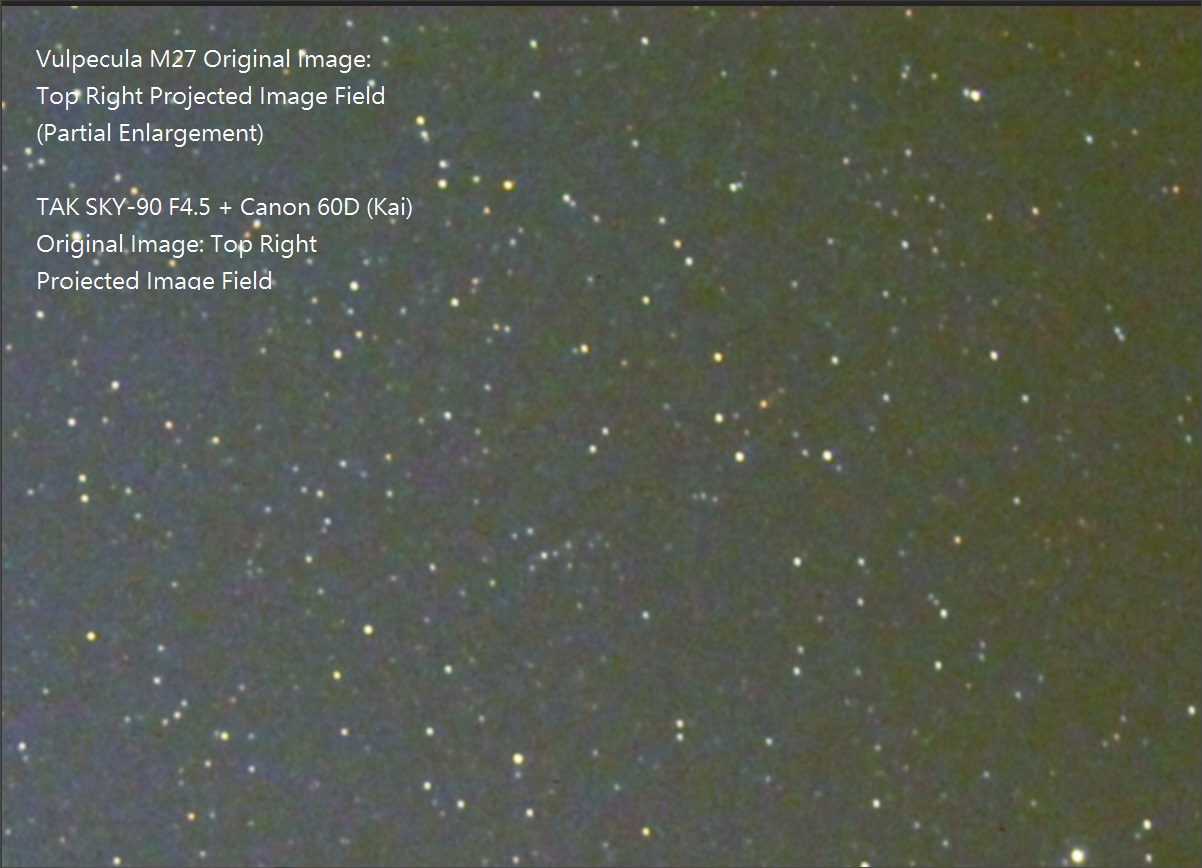

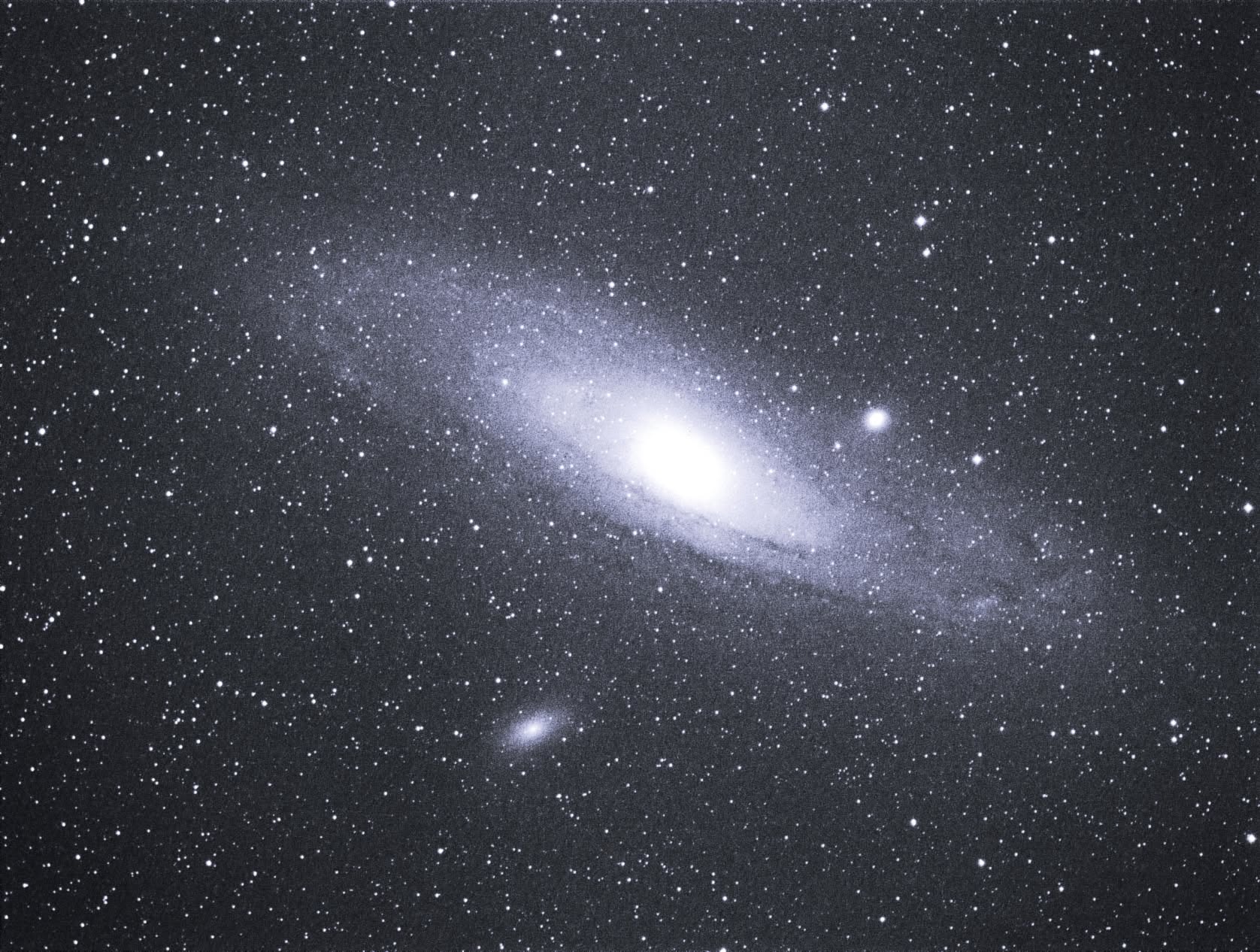

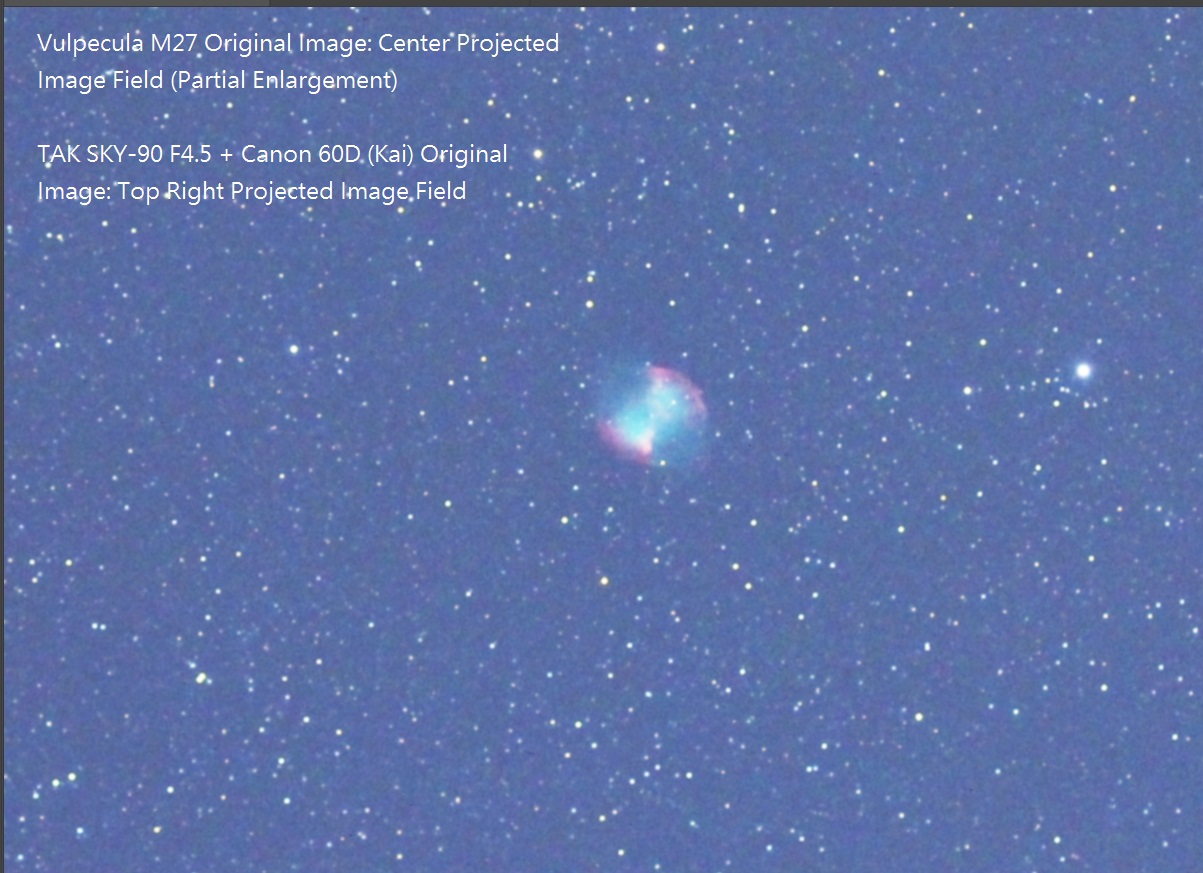

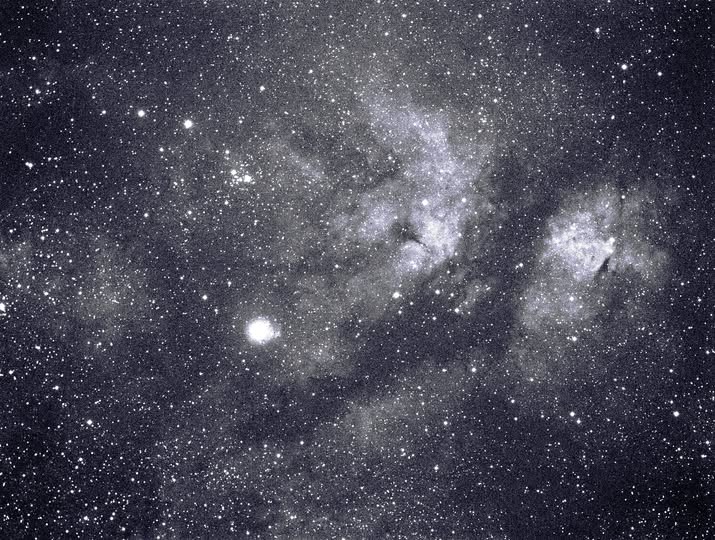

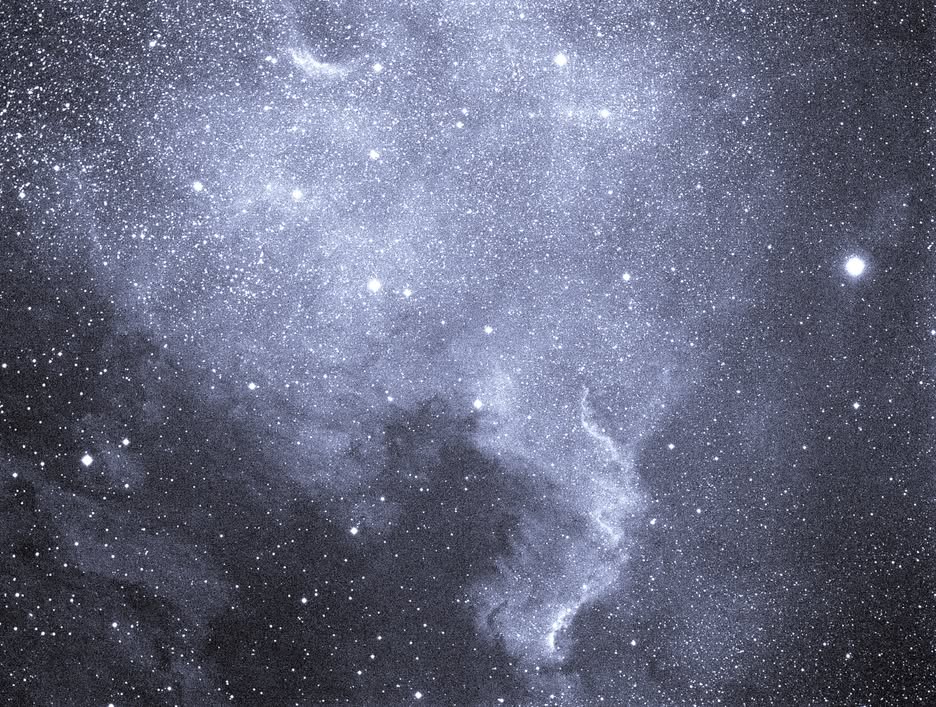

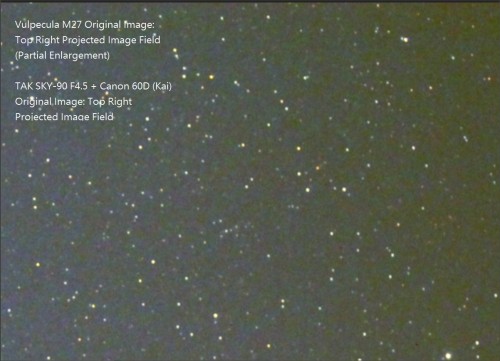

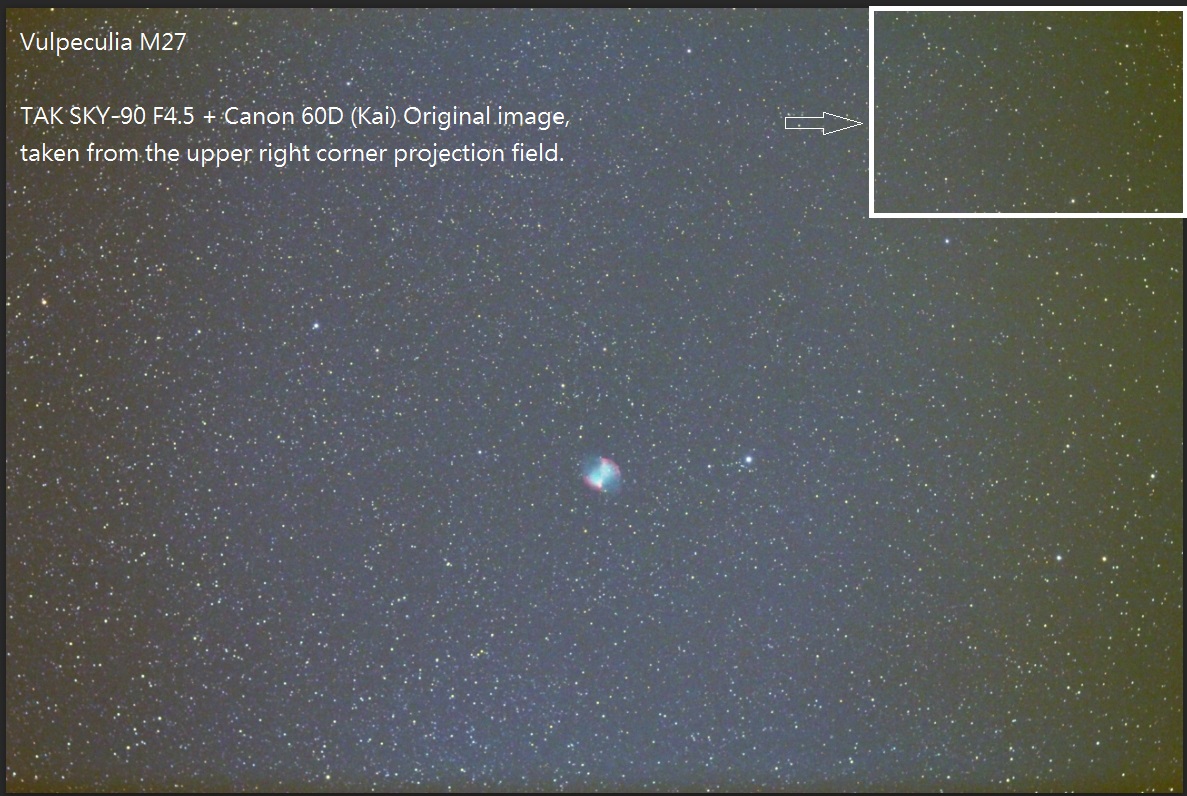

上記のテスト画像はすべて、光軸補正後、SKY90 F4.5レンズとSBIG STF-8300レンズを使用し、AXD赤道儀を用いて80～120秒の露光時間で撮影したものです。フリートラッキング方式を採用しました。

[young chiech tsao]

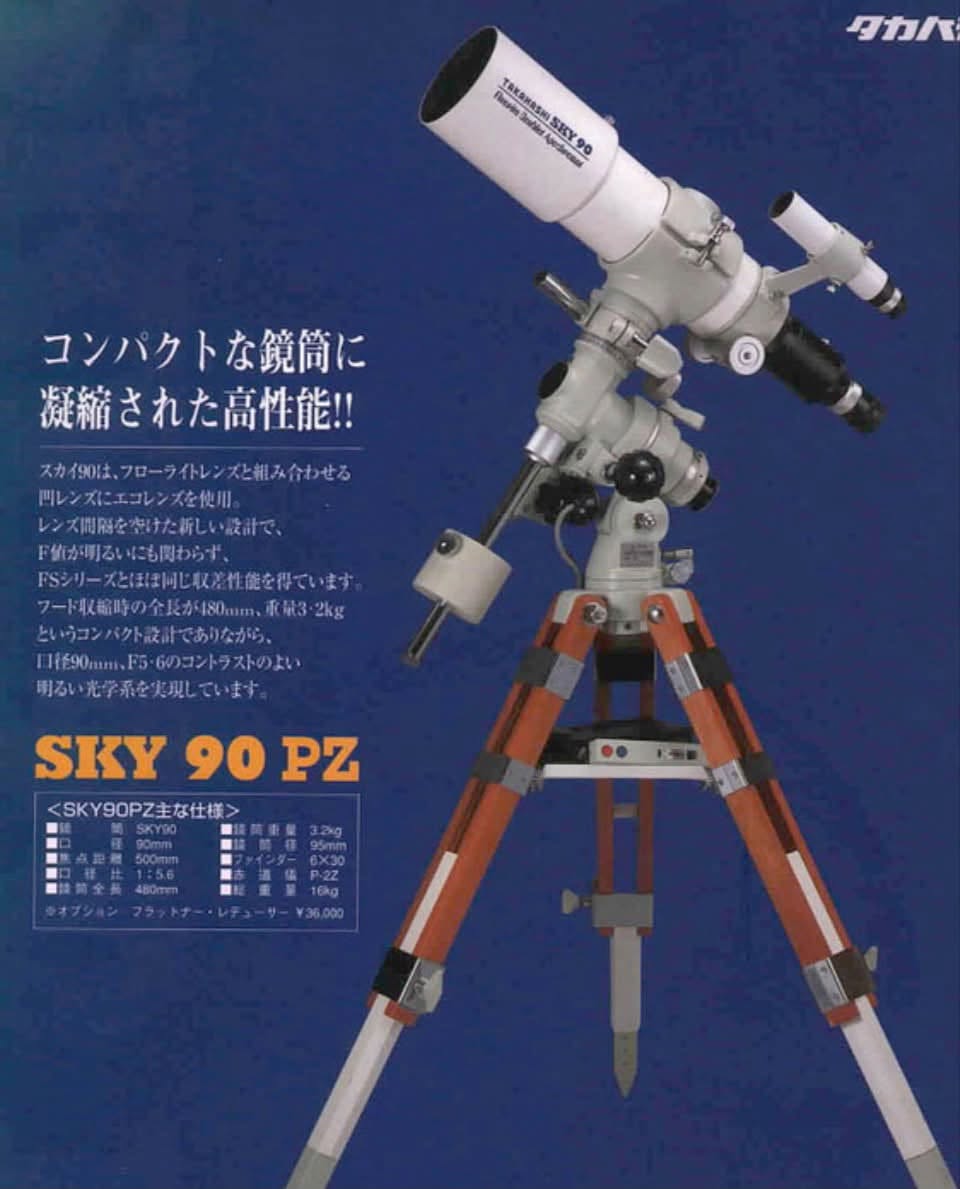

高橋製作所の最後の手頃な価格帯の定番赤道儀、SKY90/P2Zが生産終了となりました。

1990年代後半、高橋製作所のP2ZとSKY90赤道儀は、最も定番のコンパクトで持ち運びやすいモデルでした。手頃な価格で高性能を実現していた高橋製作所の製品は、徐々に姿を消していきました。

そして2026年、高橋製作所のFC/FCTが再び注目を集めています。高橋製作所のFCの後継機であり、当時手頃な価格帯のFS蛍石製望遠鏡として、視覚観測者にとって最高の性能基準を誇っていたこの望遠鏡は、今では年配の愛好家にとって懐かしい思い出となっています。
